轉載丨拆解報告:聯想thinkplus迷你20W快充充電器
2023-11-03
前言
聯想旗下的thinkplus品牌推出了一款20W迷你充電器,這款充電器采用黑色機身,配有國標固定插腳,外觀設計簡潔。充電器具備單USB-C接口,支持5V3A,9V2.2A和12V1.67A三檔固定電壓輸出和兩組PPS電壓檔位。支持蘋果手機20W快充,對安卓手機也有不錯的快充兼容性。下面充電頭網就帶來聯想這款充電器的拆解,一起看看內部的用料和做工。
…
聯想thinkplus迷你20W充電器開箱
?
?

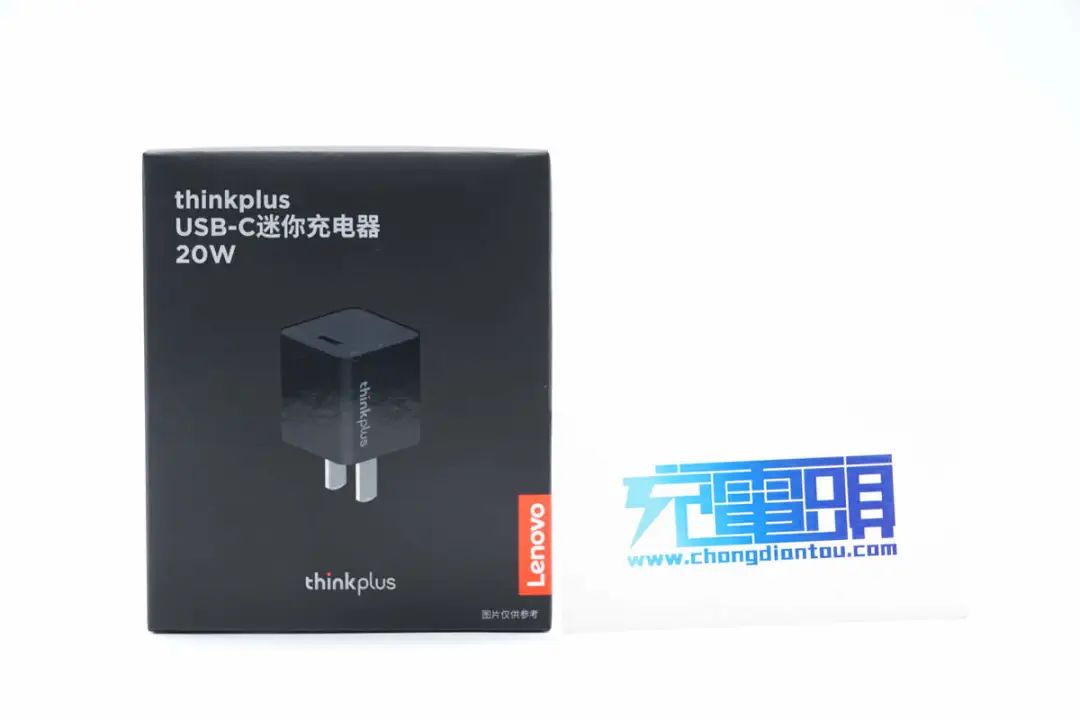

充電器采用thinkplus品牌旗下口紅系列快充產品相同風格包裝,整體紅黑配色,正面印有Lenovo、thinkplus品牌,產品名稱和充電器外觀圖。
?
?
底部為大紅底色,印有產品賣點、規格參數以及商家信息。
?
?
充電器參數特寫,下面到產品實物環節再詳細介紹。
?
?

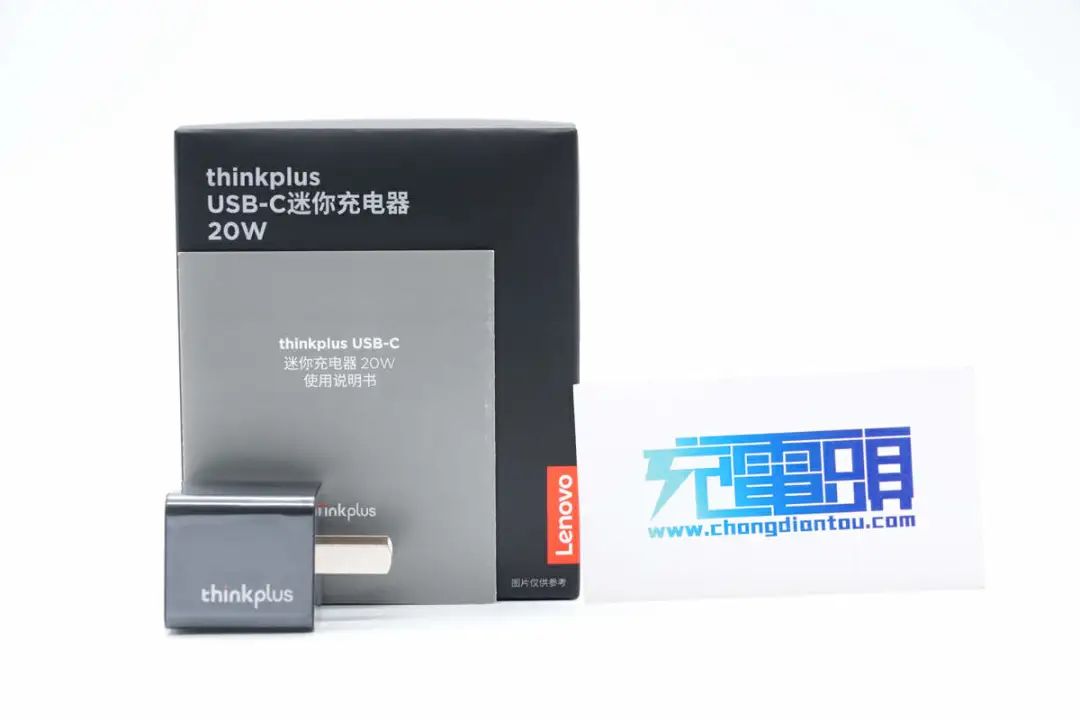

包裝內含充電器以及使用說明書。
?
?
充電器采用小巧立方體造型設計,外殼通體黑色,腰身磨砂抗指紋,而底部以及頂面則是亮面處理。
?
?

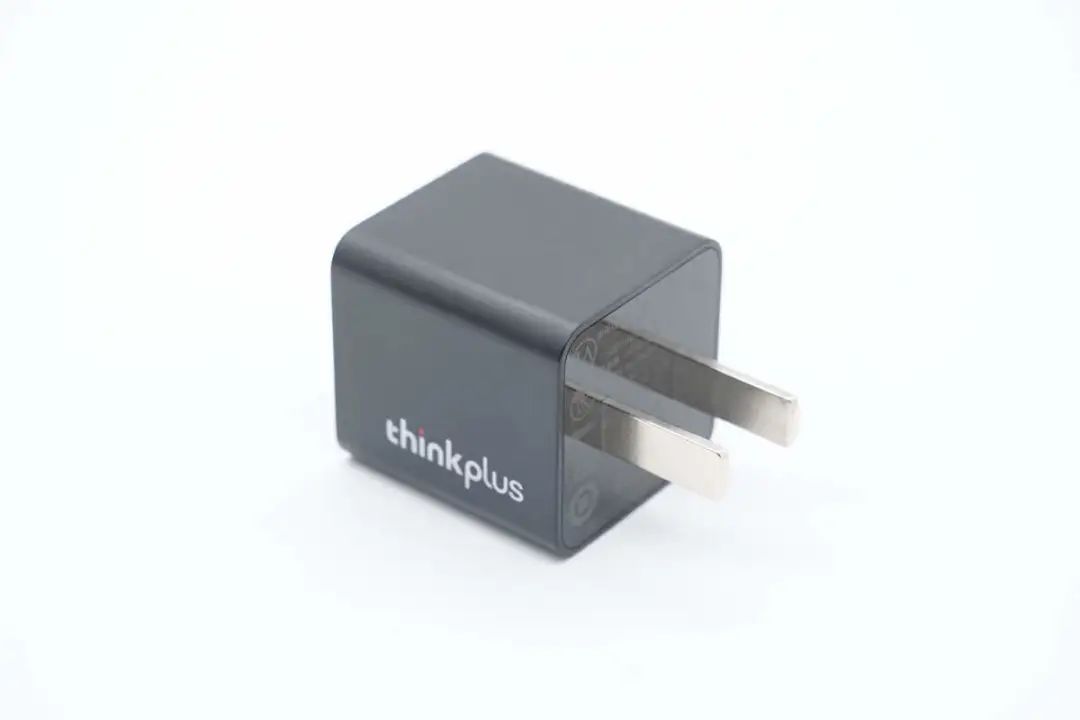

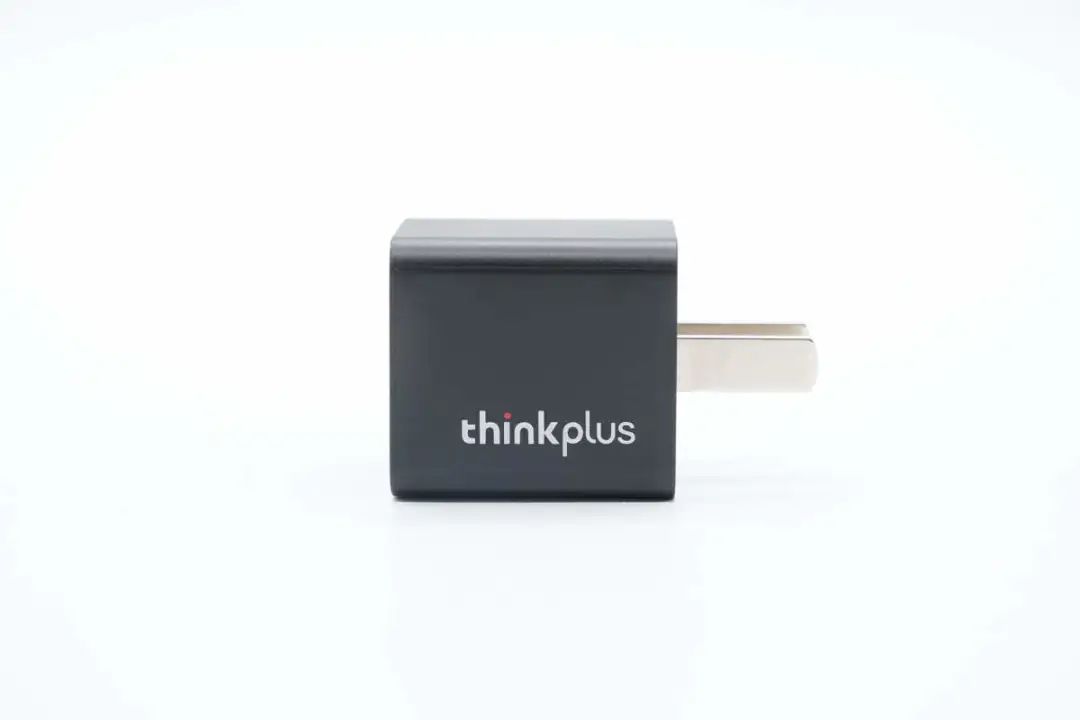

充電器腰身一面印有thinkplus品牌。
?
?

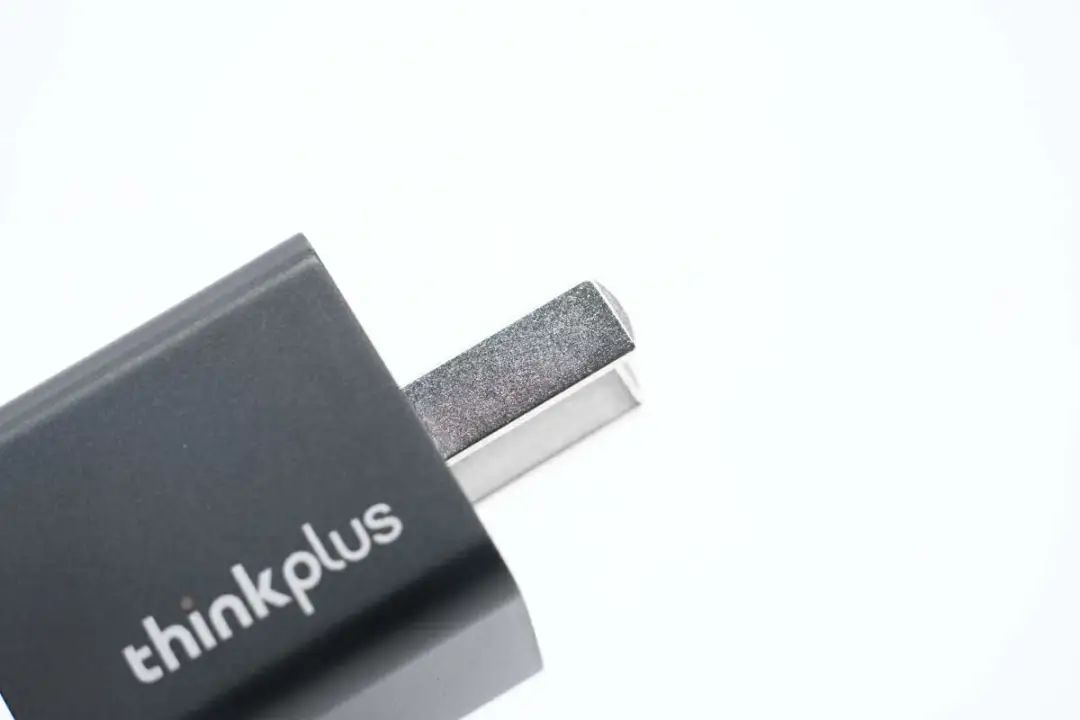

輸入端配備固定式國標插腳。
?
?
?

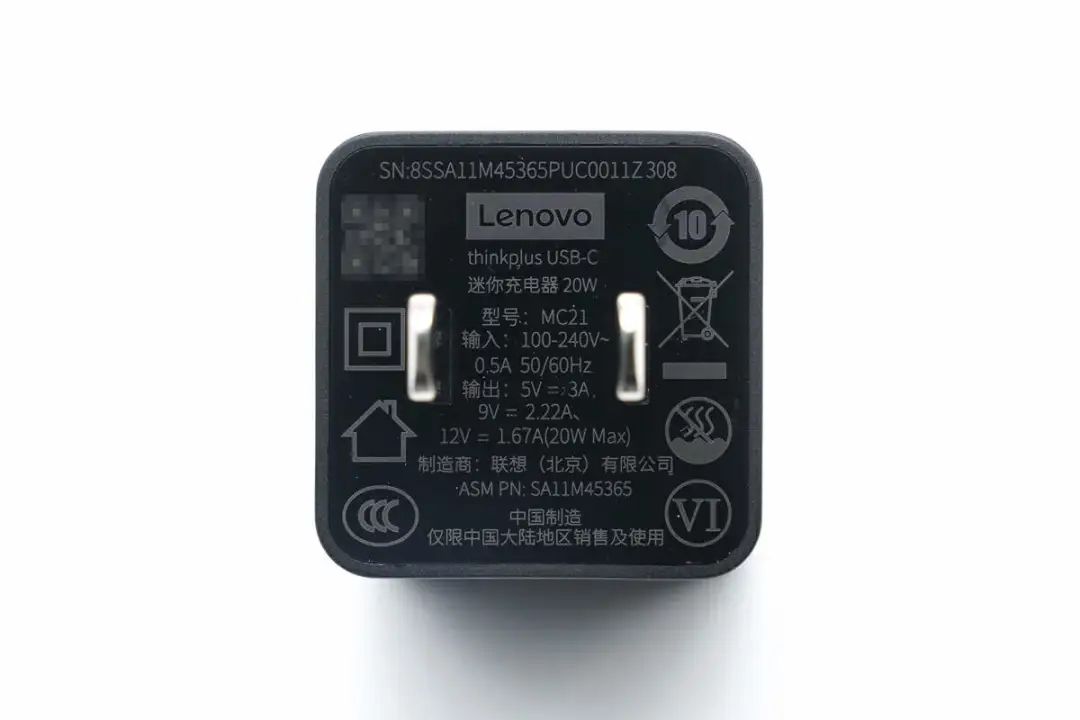

底部外殼印有充電器參數
型號:MC21
輸入:100-240V~50/60Hz 0.5A
輸出:5V3A、9V2.22A、12V1.67A(20W Max)
制造商:聯想(北京)有限公司
充電器通過了CCC認證。
?
?

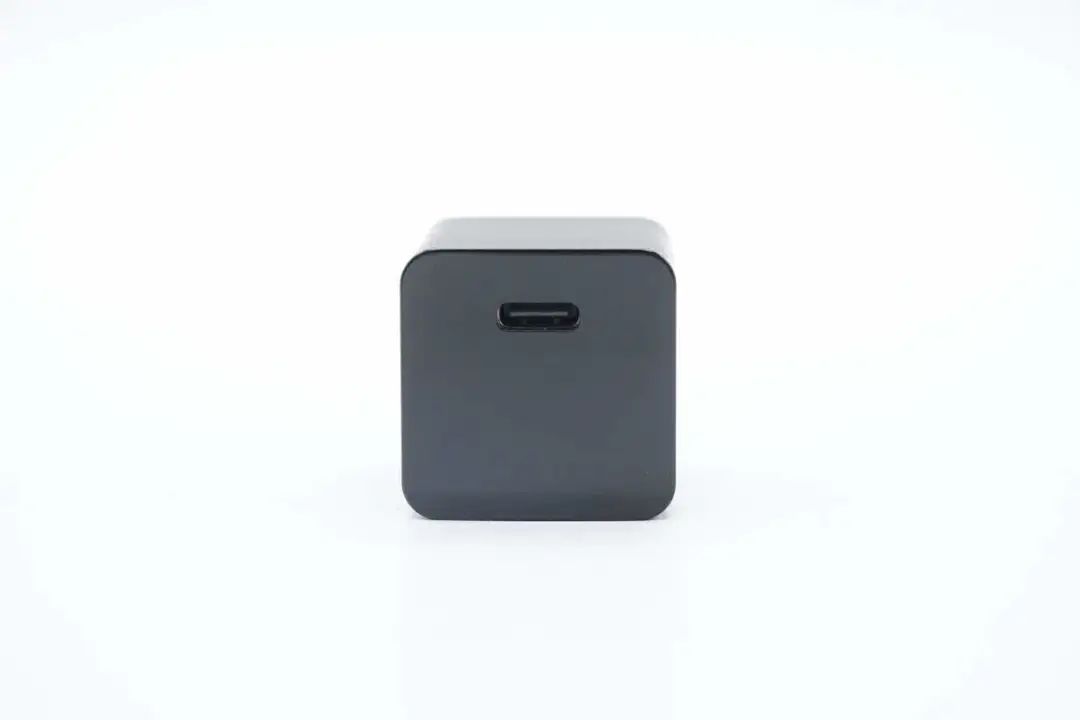

輸出頂面配備單USB-C接口。
?
?

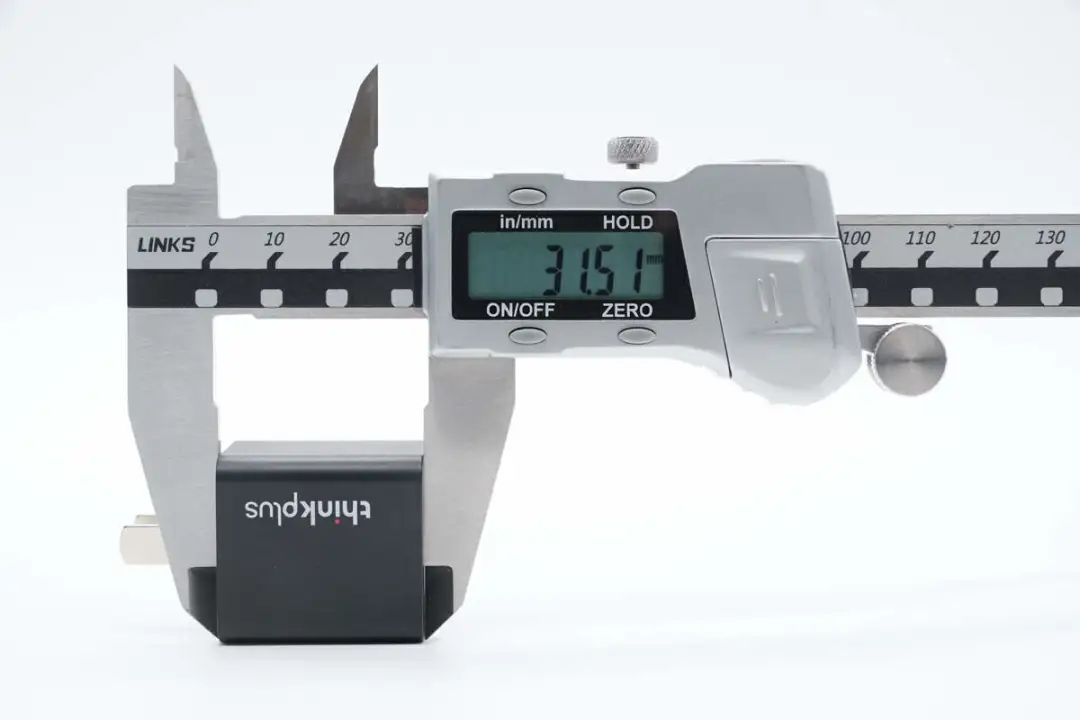

實測充電器機身高度為31.51mm。
?
?

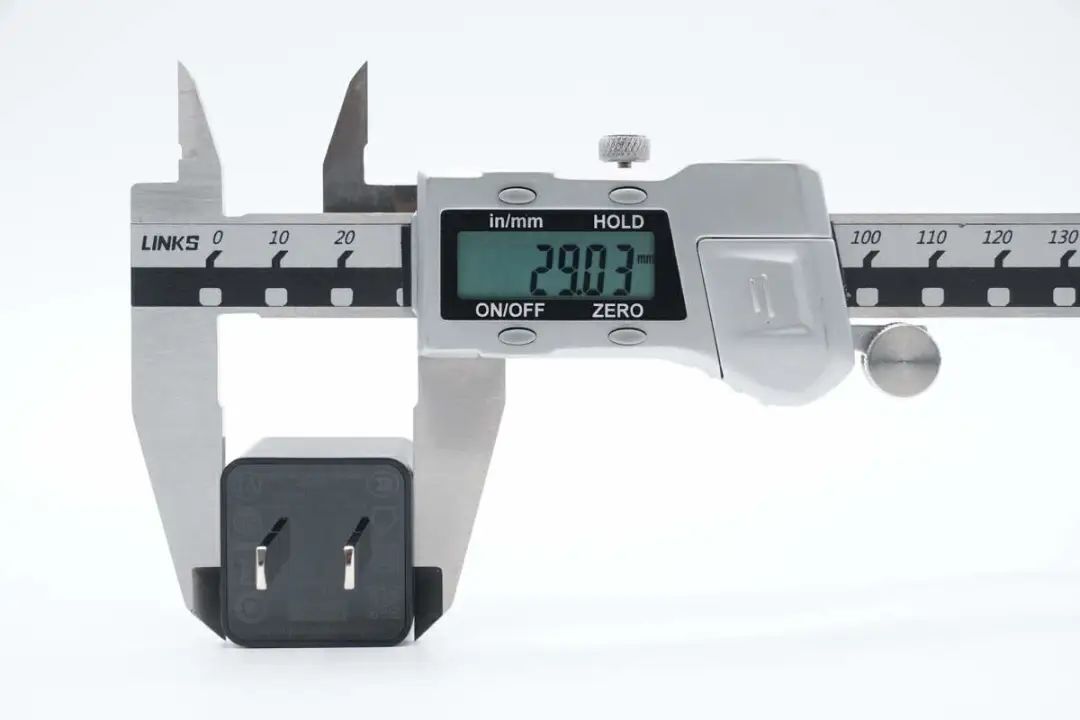

寬度為29.03mm。
?
?
厚度為28.98mm。
?
?

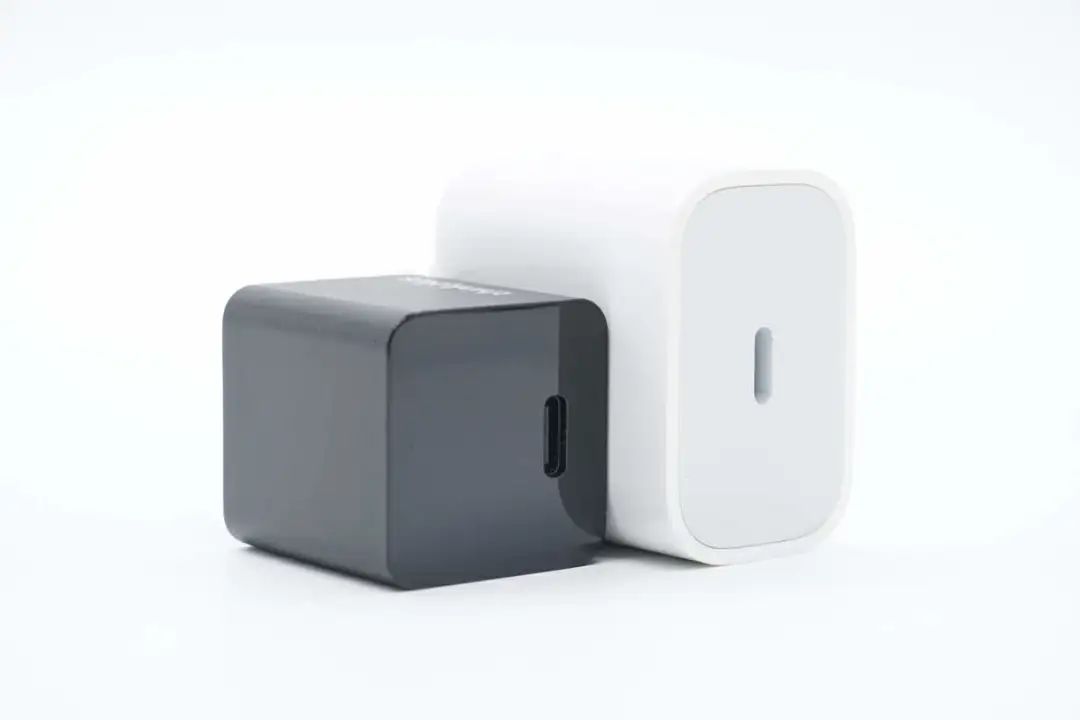

和蘋果20W充電器對比,聯想這款迷你20W充電器要小一些。
?
?

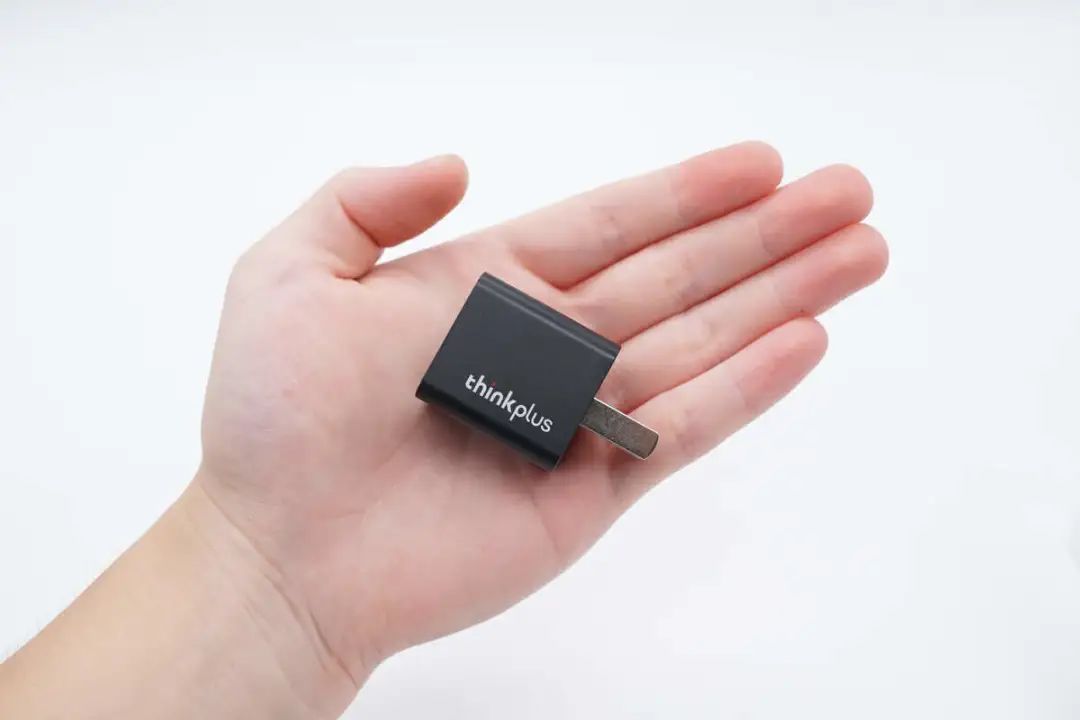

充電器拿在手上的直觀感受,不僅小巧,顏值也是相當不錯。
?
?

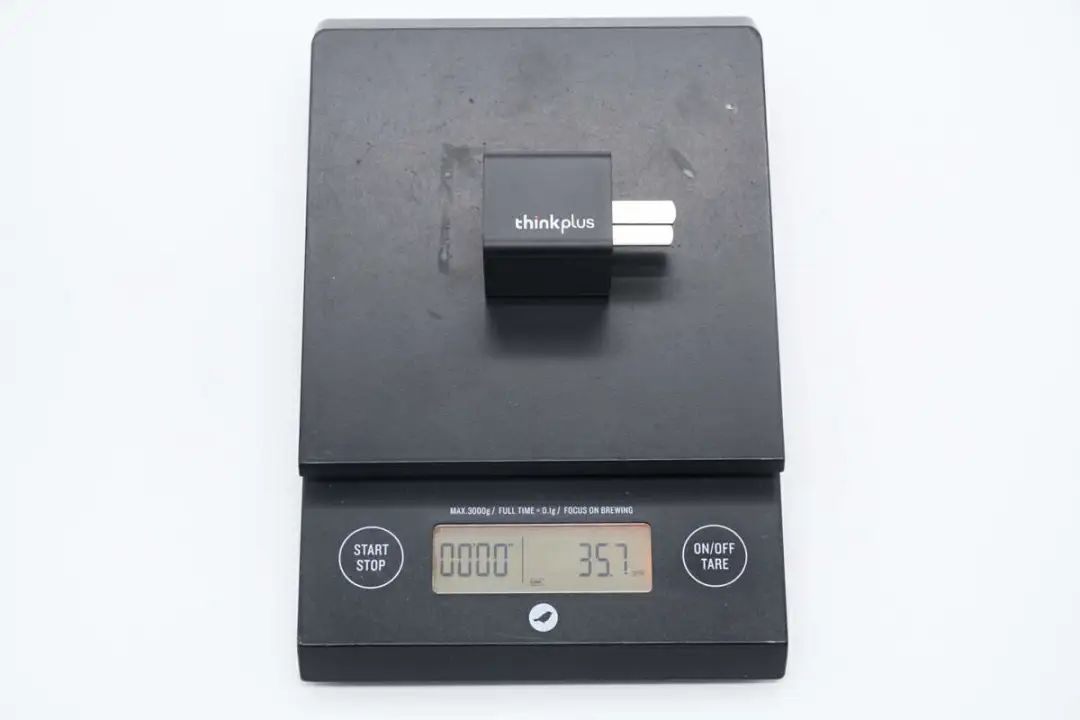

另外測得充電器凈重約為36g。
?
?

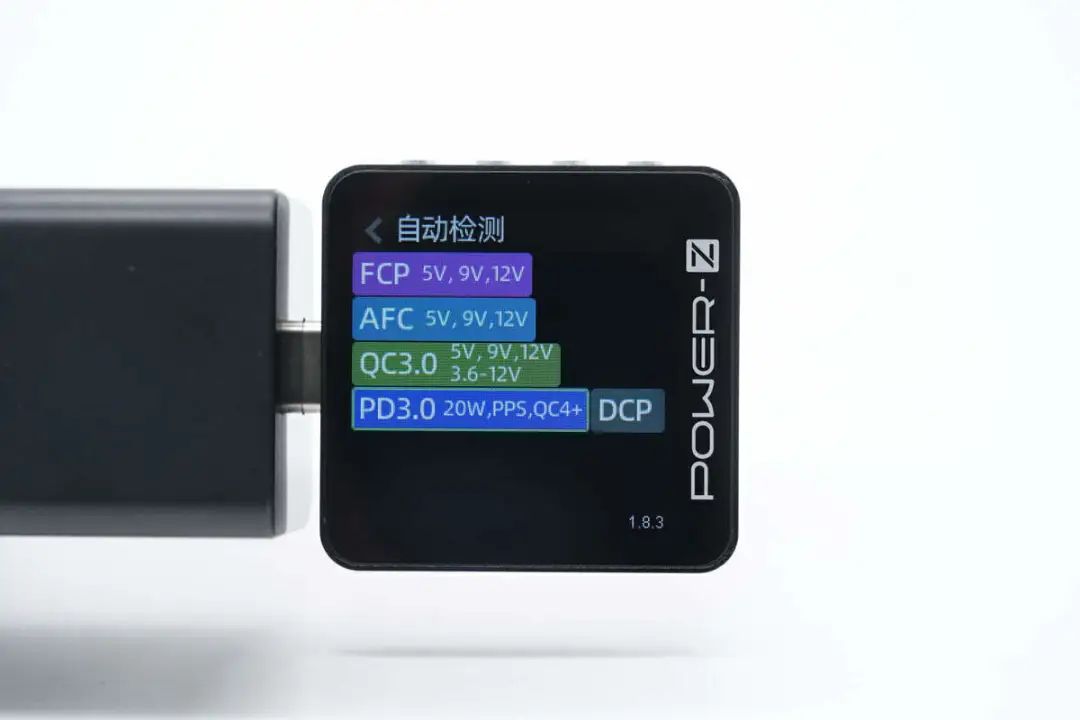

使用ChargerLAB POWER-Z KM003C測得充電器USB-C口支持FCP、AFC、QC3.0/4+、PD3.0、PPS、DCP充電協議。
?
?

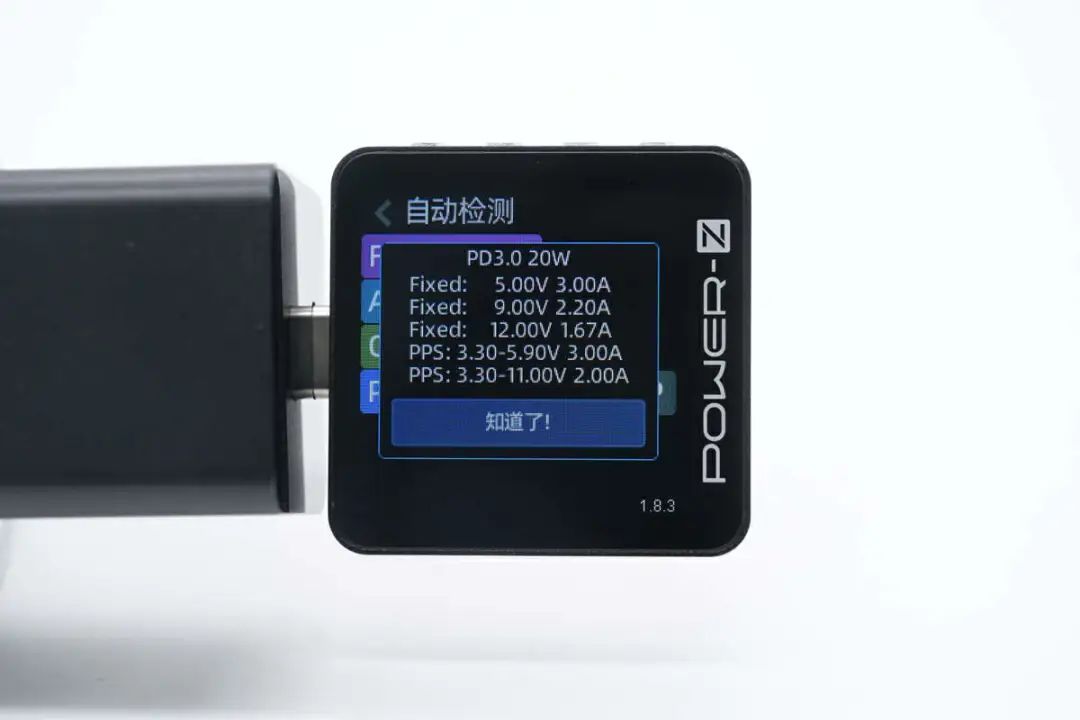

PDO報文顯示USB-C口具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位,以及3.3-5.9V3A、3.3-11V2A兩組PPS電壓檔位。
聯想thinkplus迷你20W充電器拆解
?
看完了聯想這款20W充電器的開箱,下面就進行拆解,一起看看內部的設計和用料。
?
…
?
?

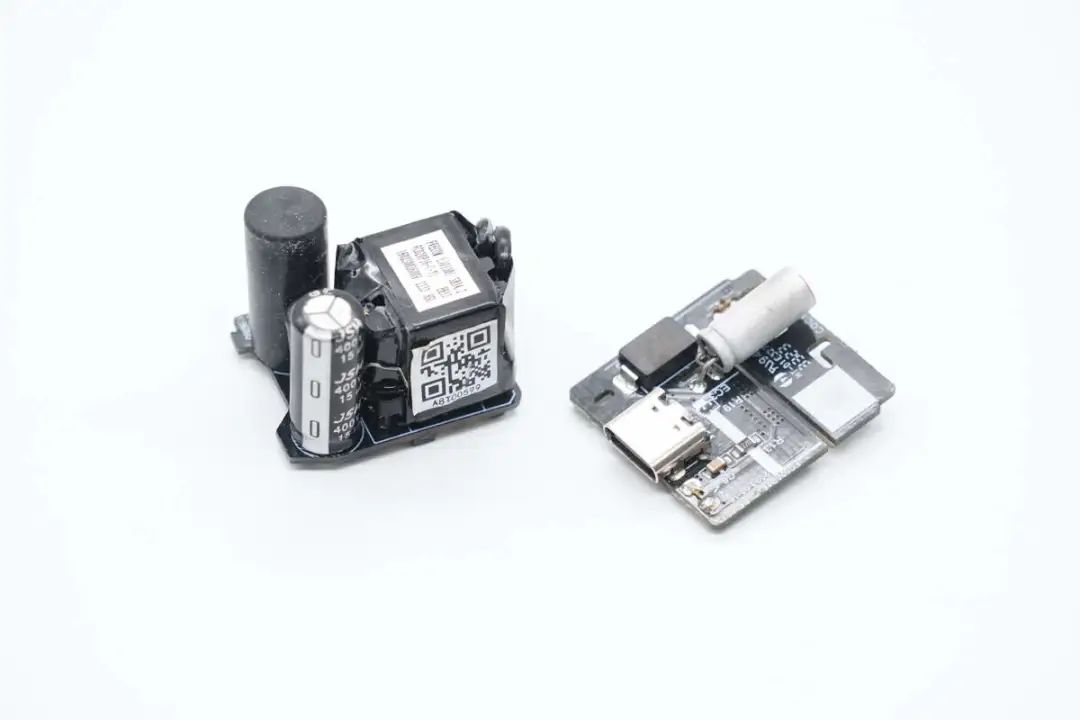

焊接拆分開兩塊小板,其中初級主控芯片和同步整流芯片分別焊接在兩塊PCB上,均攤發熱,降低溫升。
?
通過對PCBA模塊的觀察發現,聯想這款充電器采用鈺泰開關電源方案,使用ETA8056初級電源芯片,為QR開關電源架構,同步整流。輸出電壓由協議芯片通過光耦反饋調節,寬范圍電壓輸出。下面我們就從輸入端開始了解各個器件的信息。
?
?

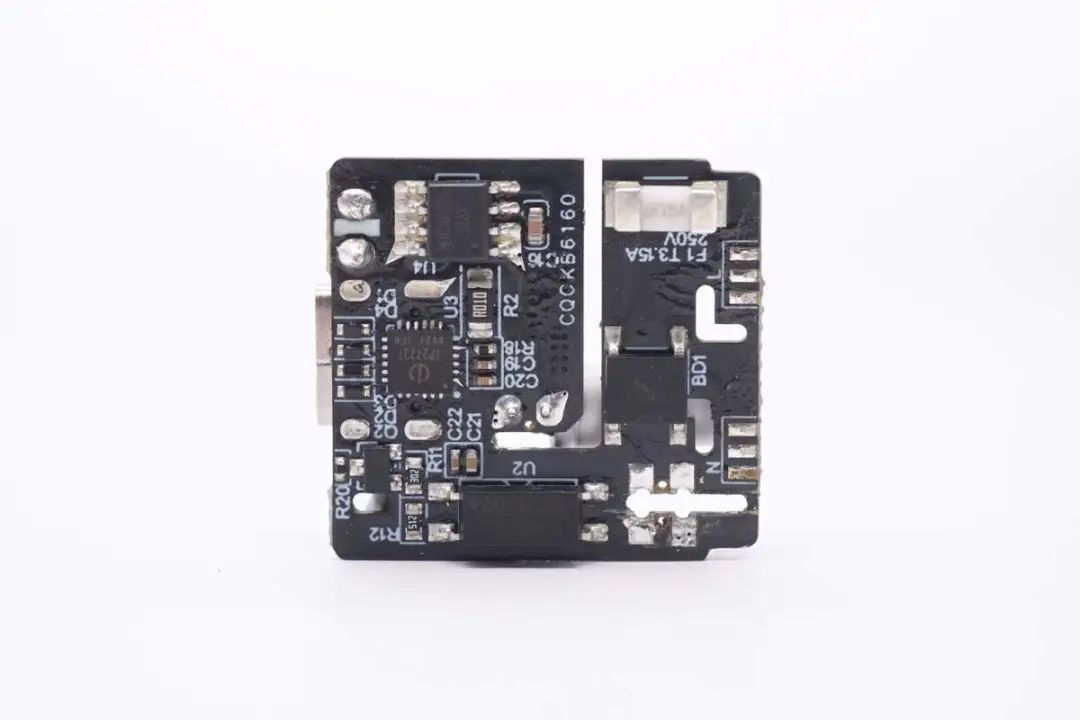

底部小板左側焊接同步整流芯片和協議芯片,右側焊接貼片保險絲和整流橋。
?
?

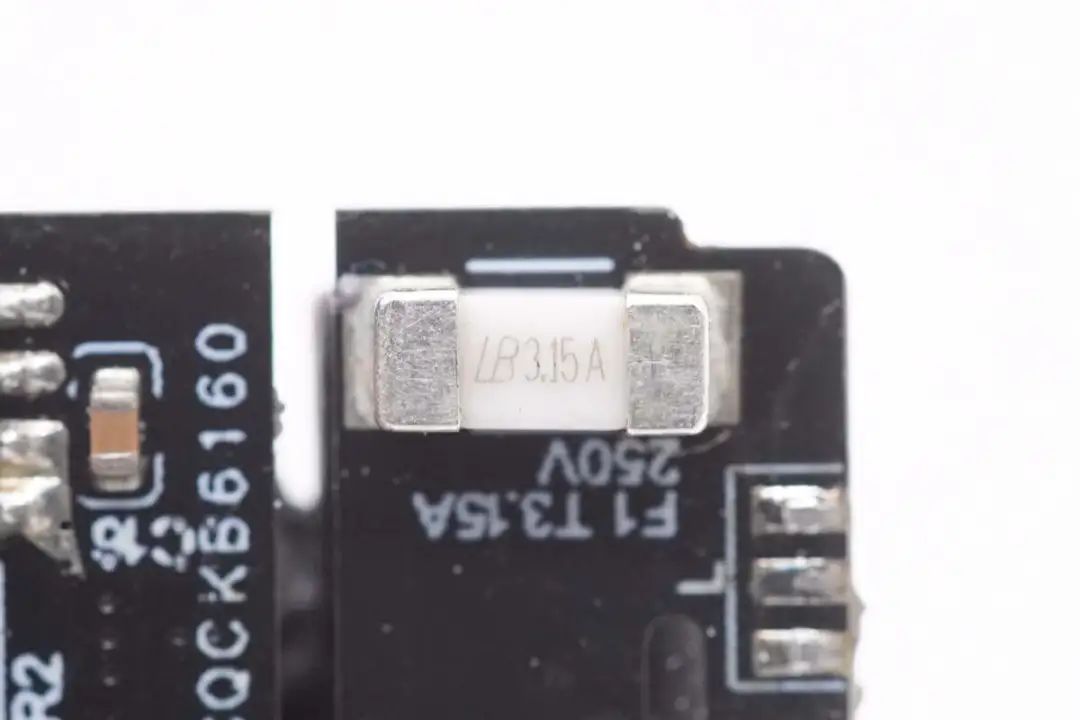

輸入貼片保險絲來自藍寶,規格為3.15A 250V。
?
?

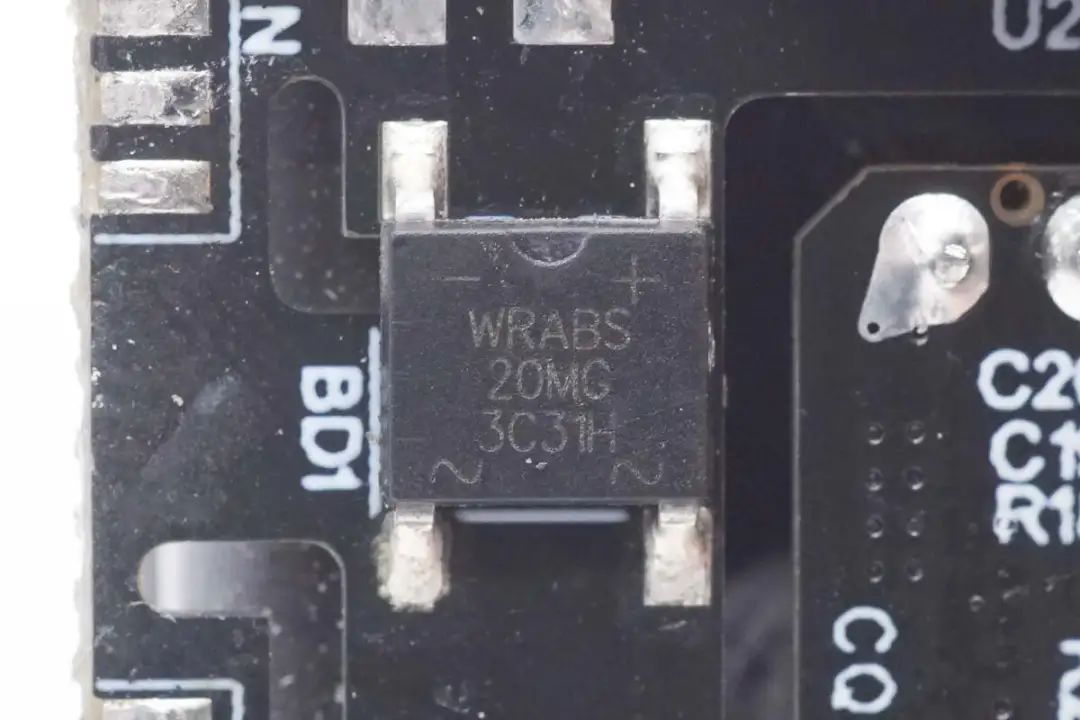

整流橋來自沃爾德,型號WRABS20MG,規格為2A 1000V。
?
?
側面小板焊接高壓濾波電容,差模電感和變壓器。
?
?

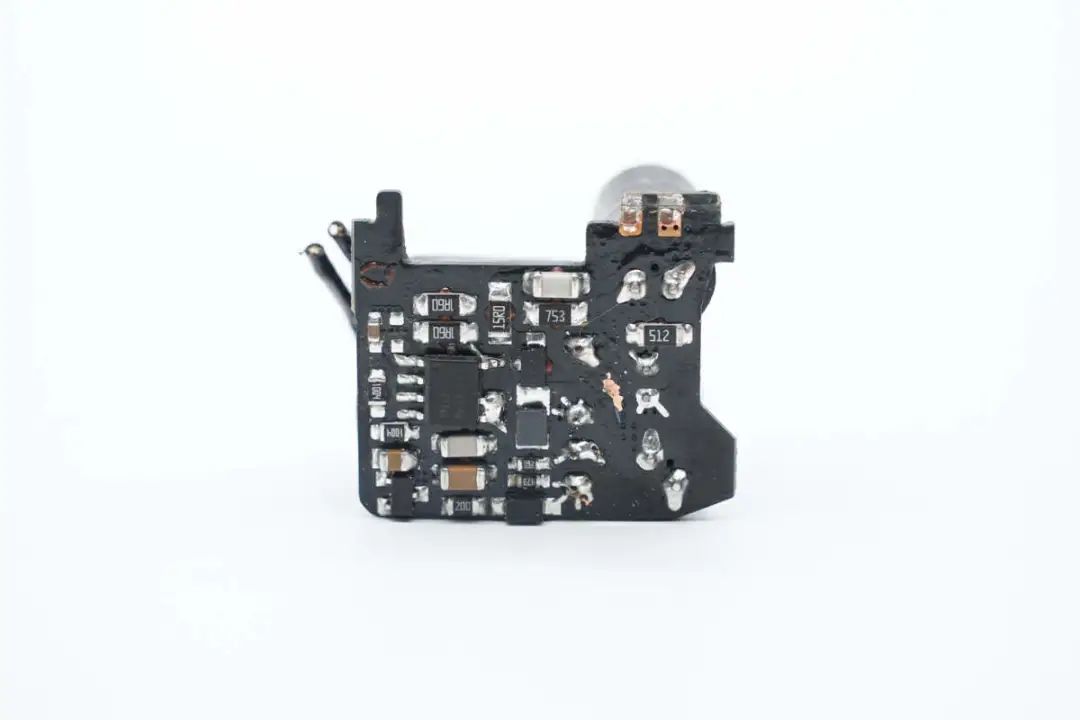

另一面焊接初級主控芯片和穩壓芯片。
?
?

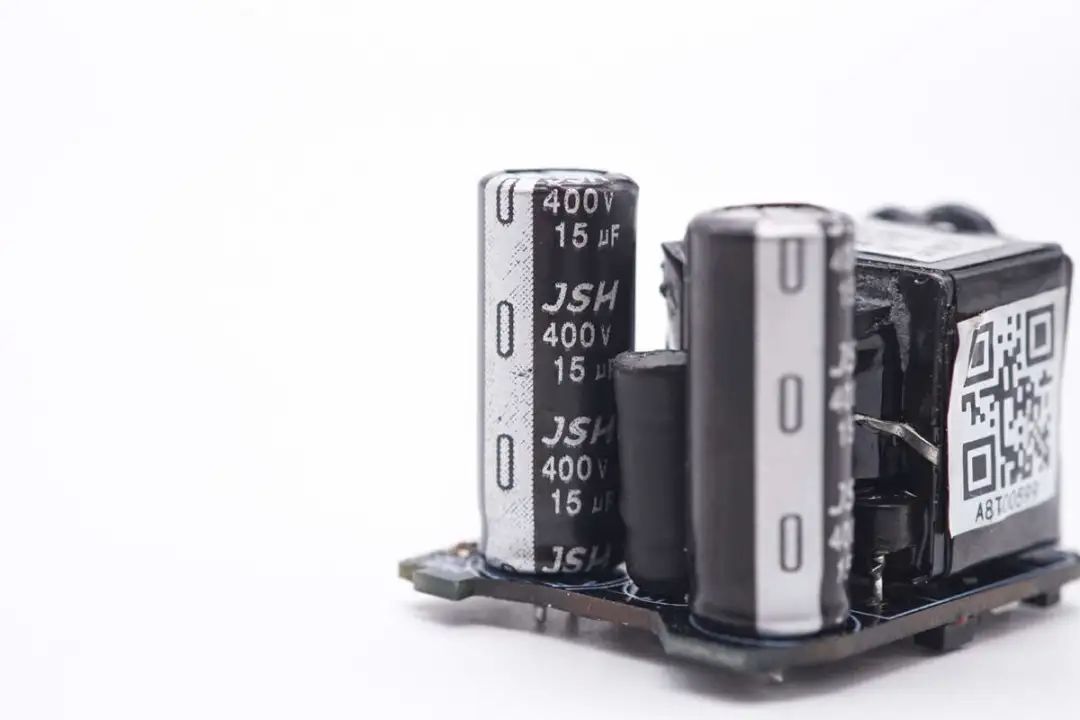

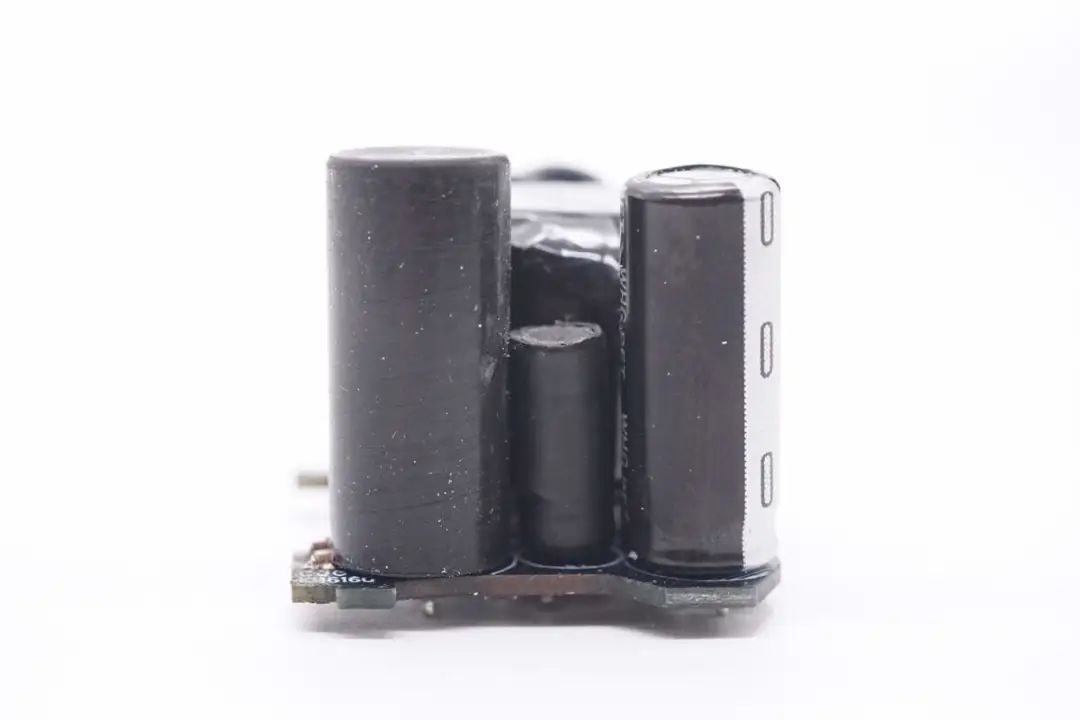

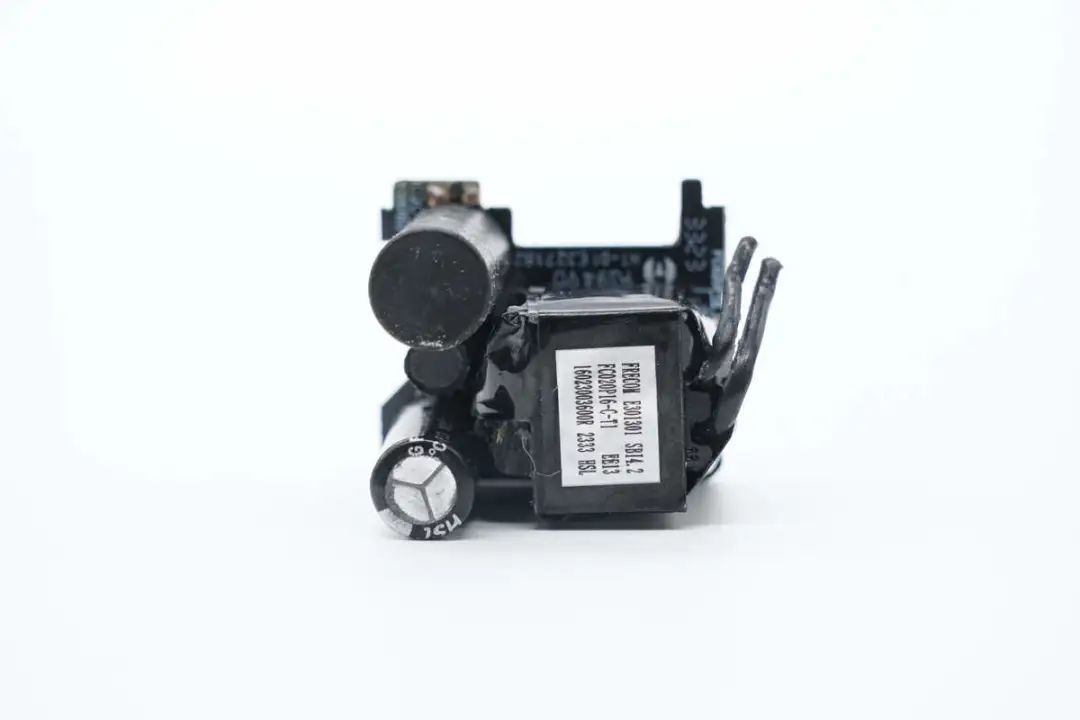

小板側面焊接高壓濾波電容和差模電感,其中一顆濾波電容外套黑色絕緣膠套。
?
?

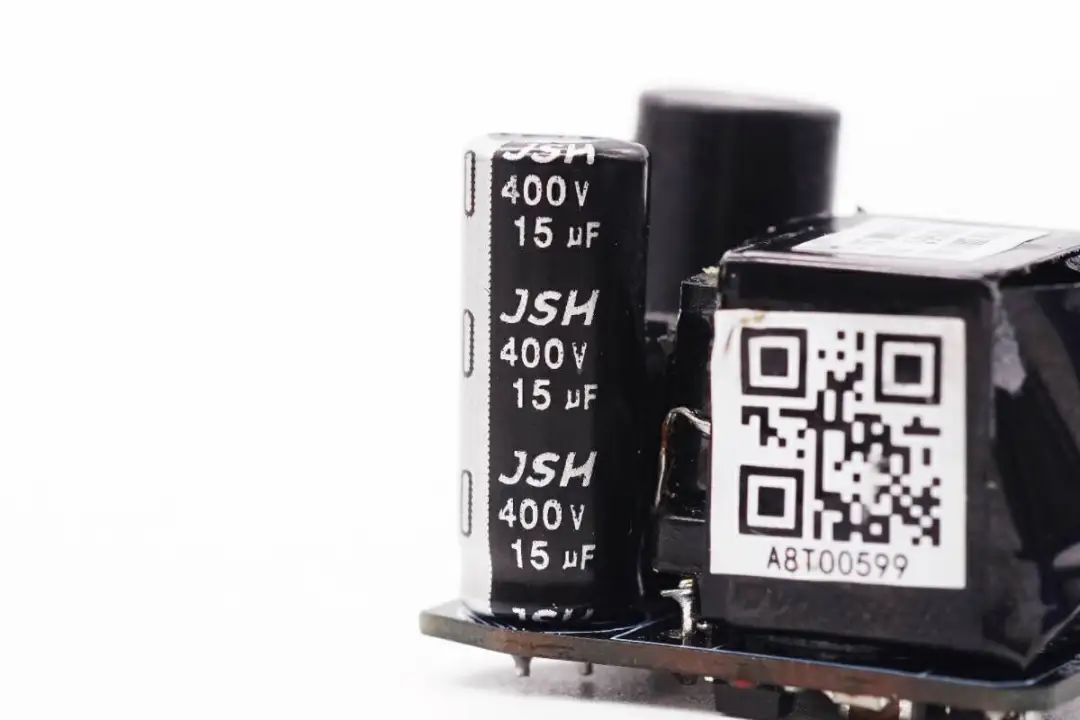

高壓濾波電容來自JSH萬京源,規格為400V 15μF。
?
?

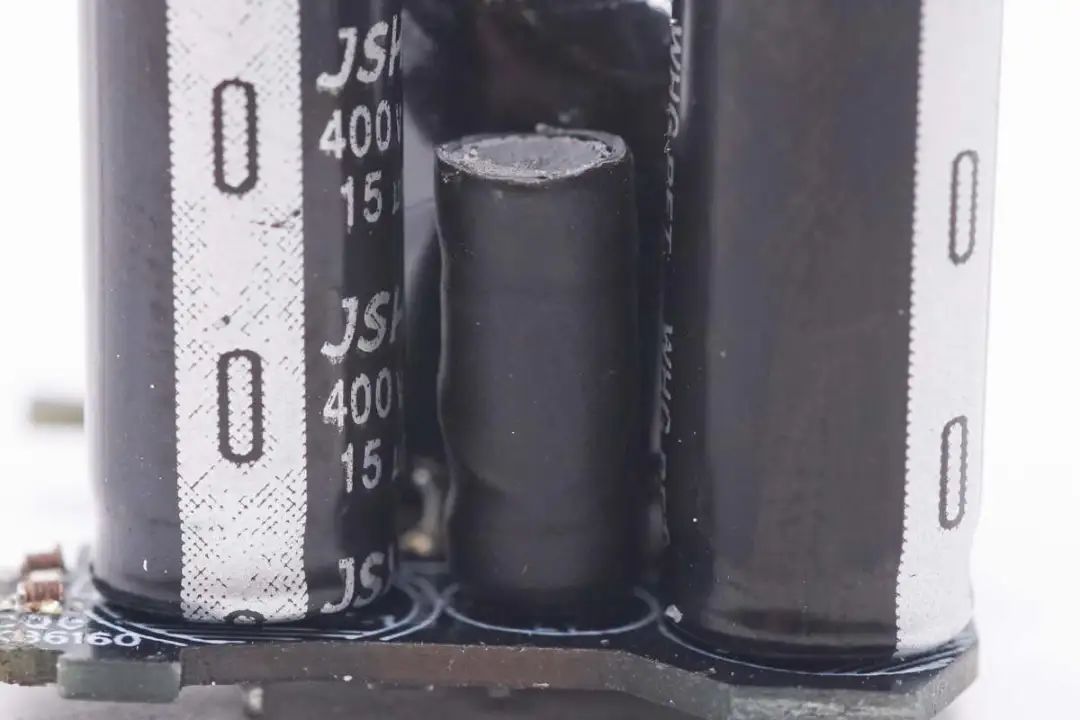

差模電感焊接在兩顆電解電容當中。
?
?
另一顆高壓濾波電容規格相同。
?
?

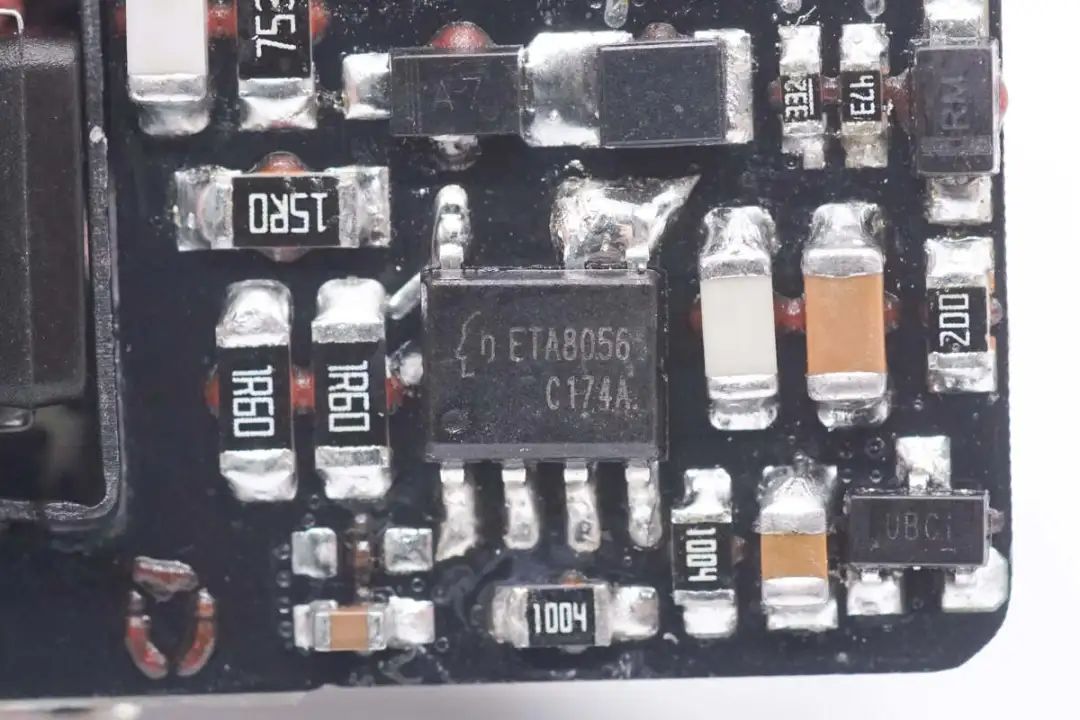

初級主控芯片來自鈺泰半導體,型號ETA8056,是一顆內部集成高壓功率管的準諧振反激電源芯片。芯片內置1.2Ω導阻的超級硅開關管,支持恒功率輸出和降功率輸出,并支持頻率折返,提高平均能效,提升EMI性能,同時滿足六級能效要求。
?
芯片具備CCM/QR多模式控制,具備可調節的線損補償,支持電流取樣電阻短路保護,具備變壓器繞組短路保護等全面的保護功能。芯片集成軟啟動功能,具有極低的待機功耗,滿足DOE 6或COC V5的平均效率要求。
?
?
鈺泰半導體 ETA8056 資料信息。
?
?

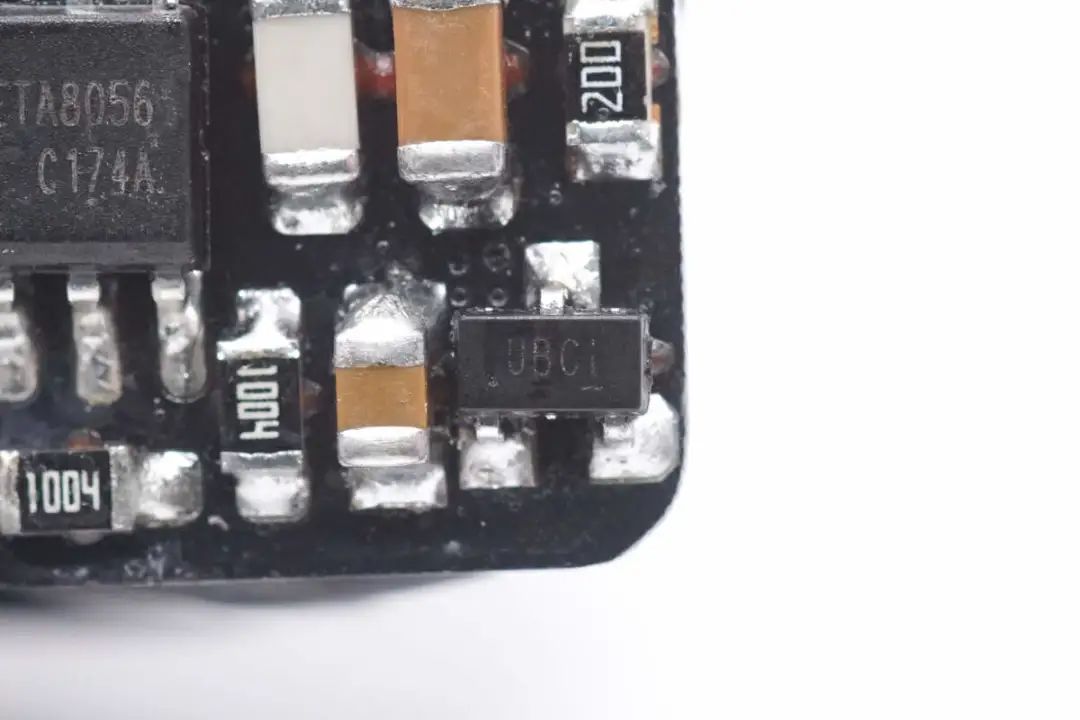

為主控芯片供電的穩壓芯片同樣來自鈺泰半導體,型號ETA8020,是一顆130V輸入電壓,輸出電流10mA的穩壓芯片,用于為開關電源主控芯片供電。芯片內置防倒灌二極管避免啟動時電流倒灌,適用于PD和QC快充充電器主控芯片和同步整流芯片供電,具有極低的靜態電流。
?
ETA8020并具備輸出短路保護,欠壓和過壓保護,過熱保護。芯片采用SOT23和SOT89封裝,具備5V和12V輸出可選。
?
?

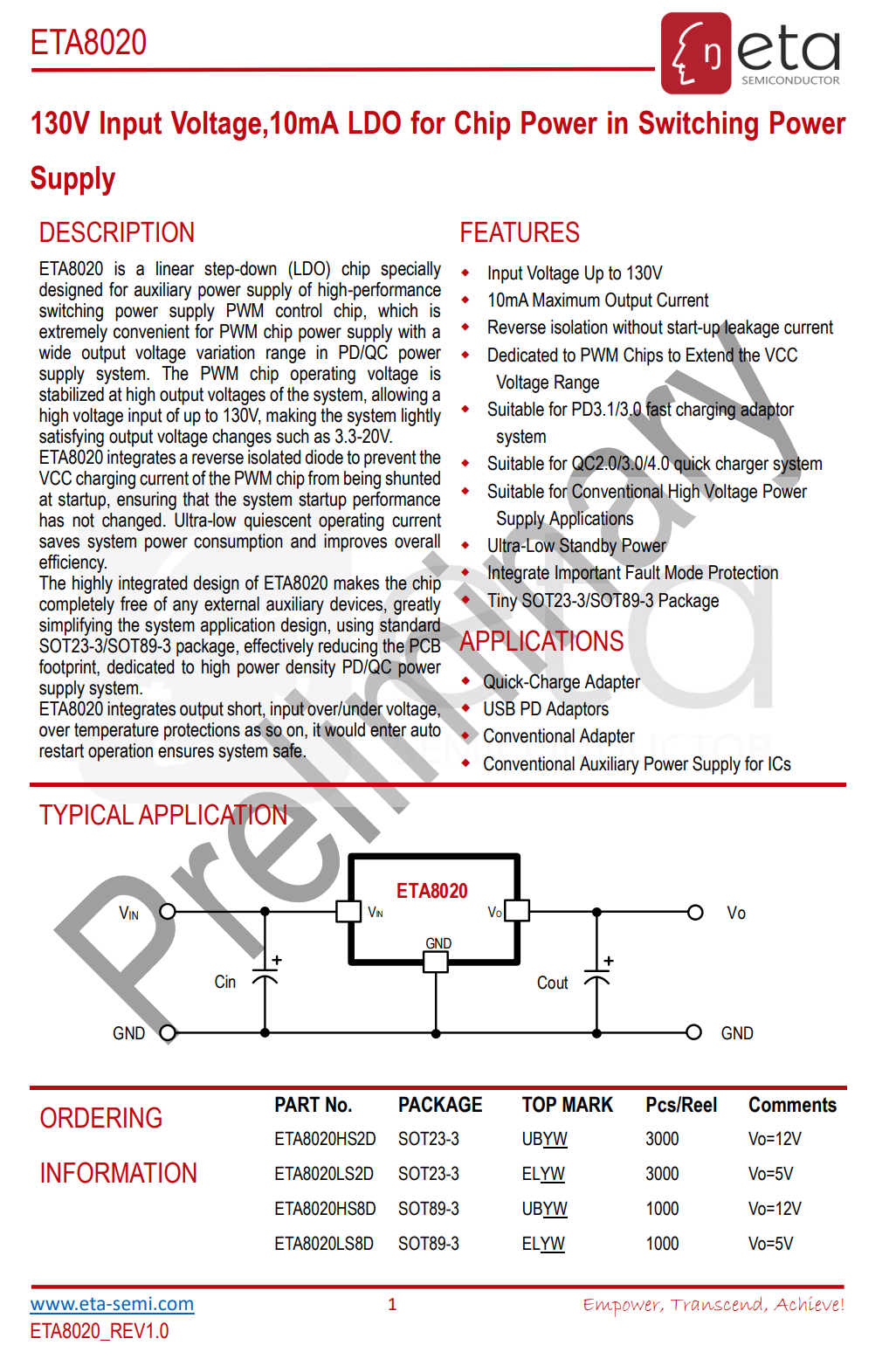

鈺泰半導體 ETA8020 資料信息。
?
?

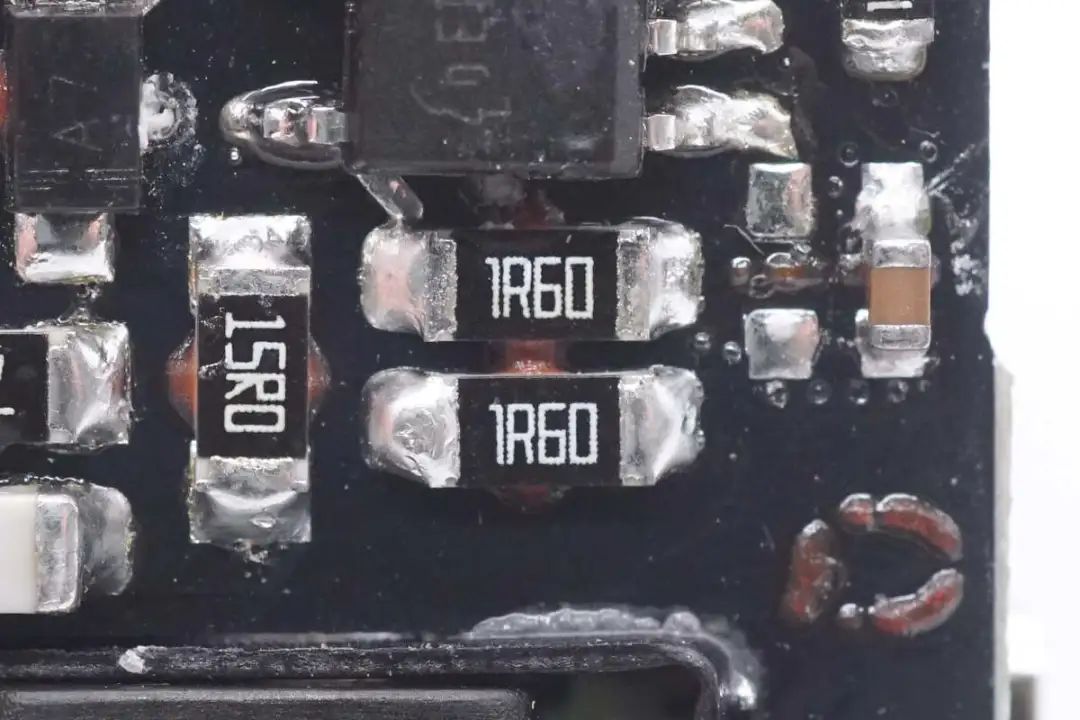

兩顆1.6Ω電阻并聯,用于檢測初級電流。
【后續部分已省略,如需查閱全部?jī)?nèi)容,可點擊“閱讀原文”】
