轉發｜鈺泰65W 2C1A快充參考設計解析
2023-07-06
<轉發充電頭網，略有刪減>
前言
鈺泰半導體推出了一款65W PD快充的參考設計，這款參考設計內置鈺泰準諧振反激控制器和同步整流控制器，并搭配使用國產功率器件，體積小巧。這款快充為實用的2C1A接口設計，支持多個設備同時快充。
鈺泰半導體PD快充電源芯片的推出，標志著鈺泰拓寬了旗下產品線，又一家國產芯片原廠進軍AC-DC領域，賦能更多行業。下面充電頭網就帶來這款參考設計的解析，重點介紹其中的兩顆控制器芯片。
鈺泰65W參考設計產品外觀

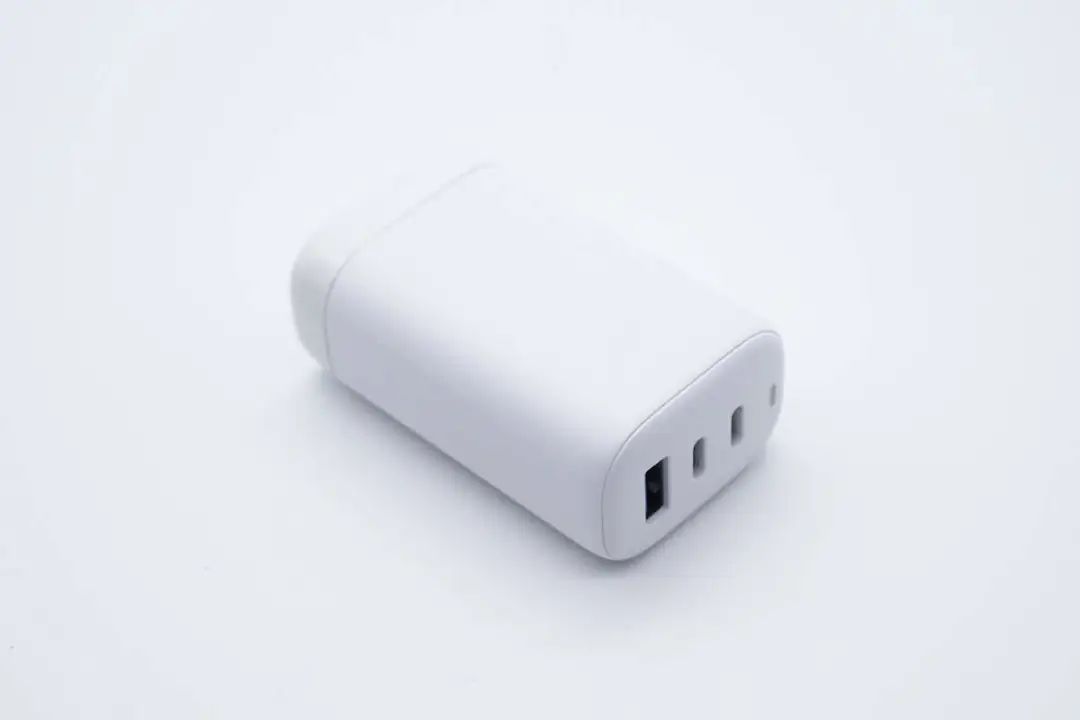

基于鈺泰65W DEMO設計的充電器為時下主流柱狀造型，機身邊角圓潤，配備折疊插腳以及2C1A三個USB接口，此外還有指示燈設計。

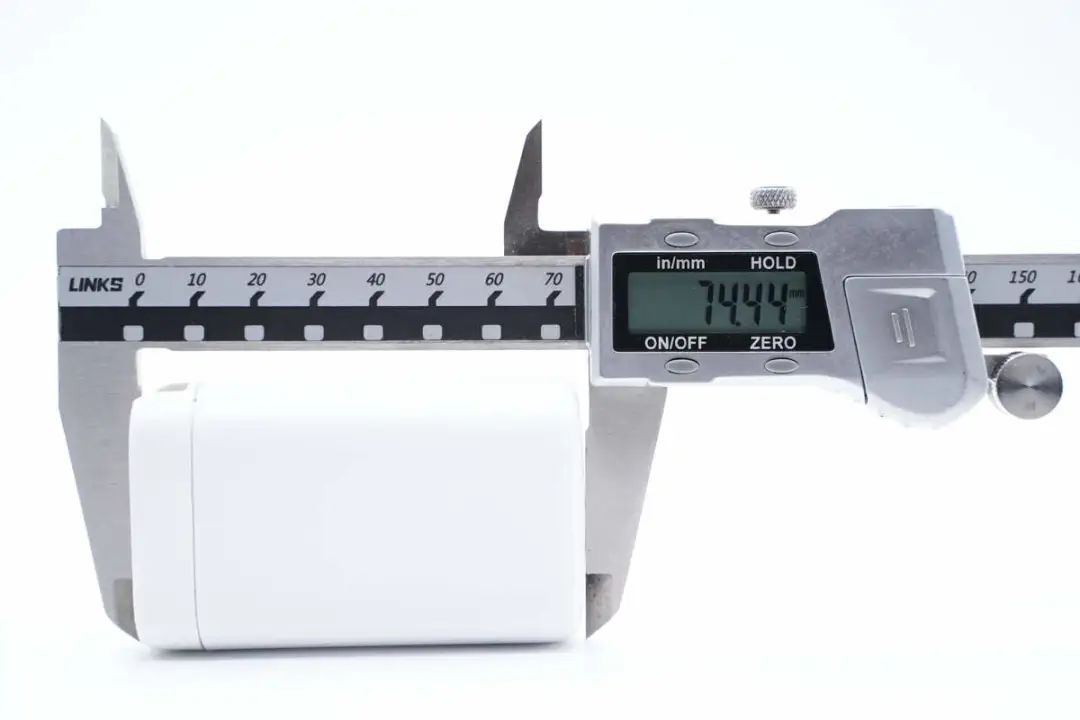

實測成品機身長度為74.44mm。

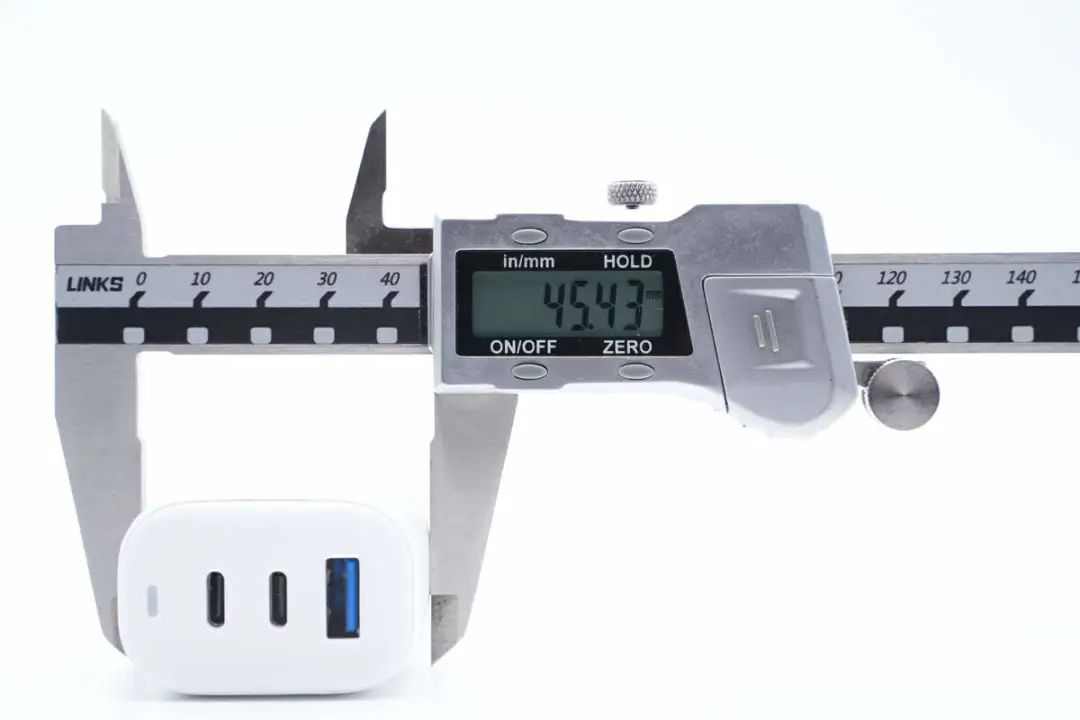

寬度為45.43mm。

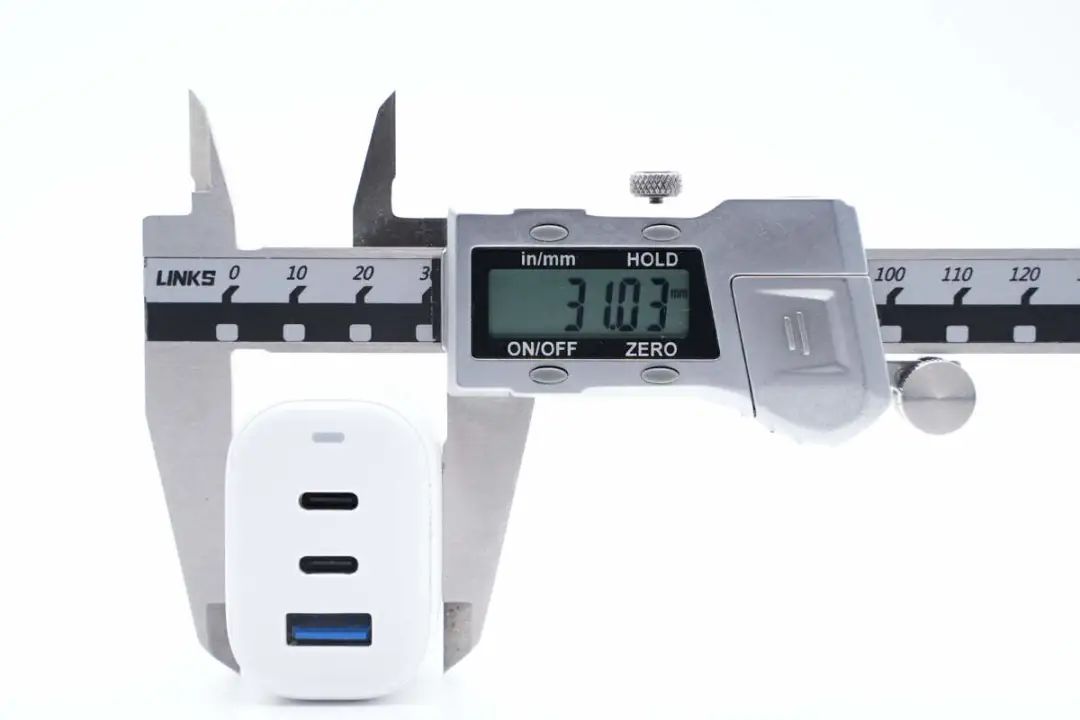

厚度為31.03mm。

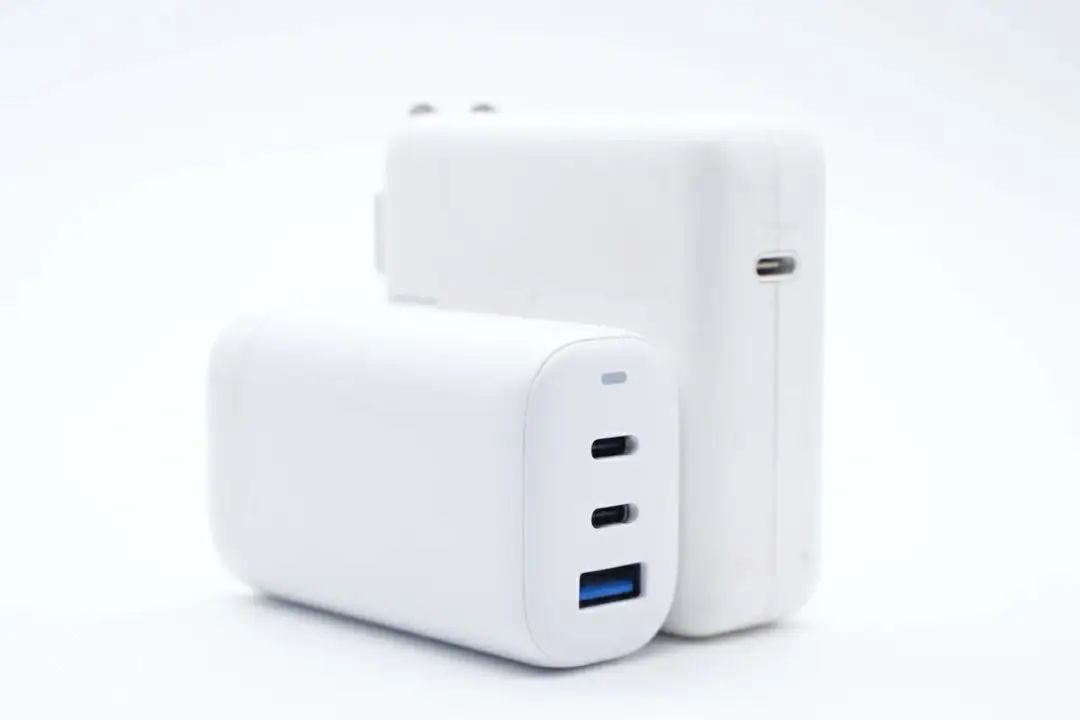

和蘋果61W充電器對比，體積優勢很大。

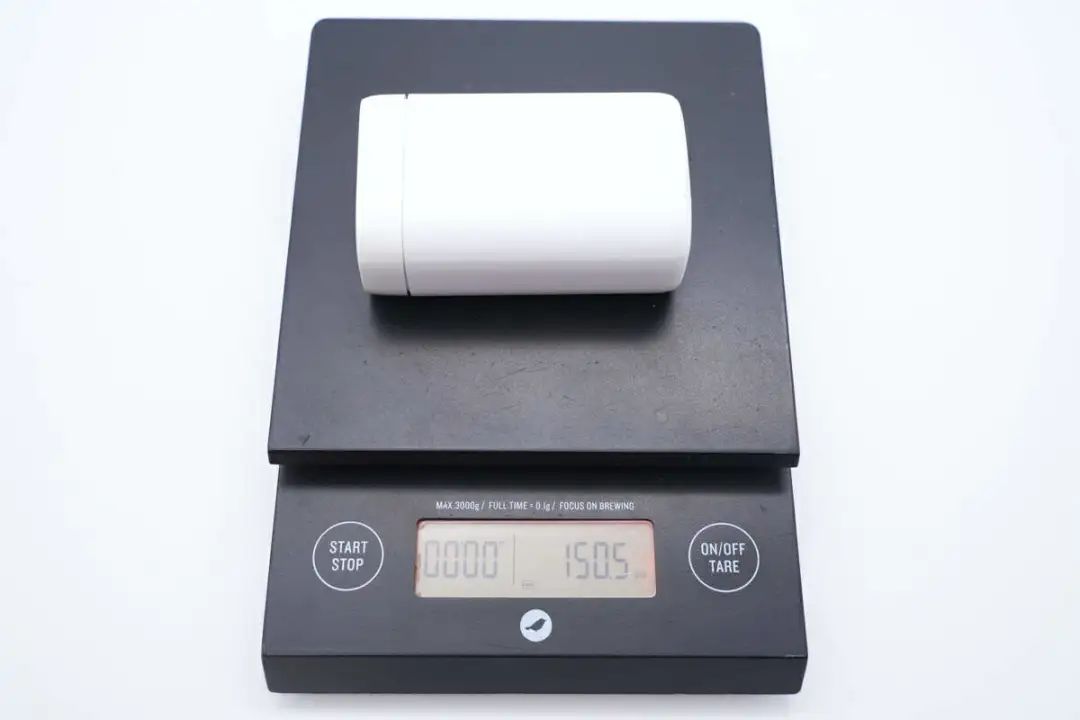

另外測得重量約為151g。

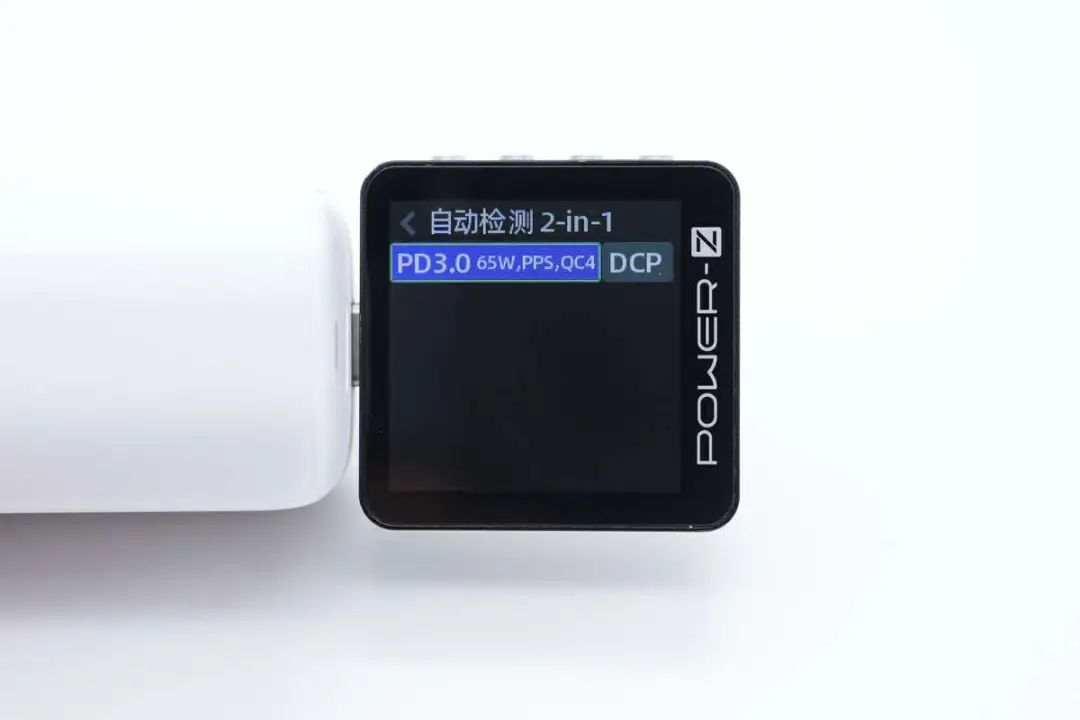

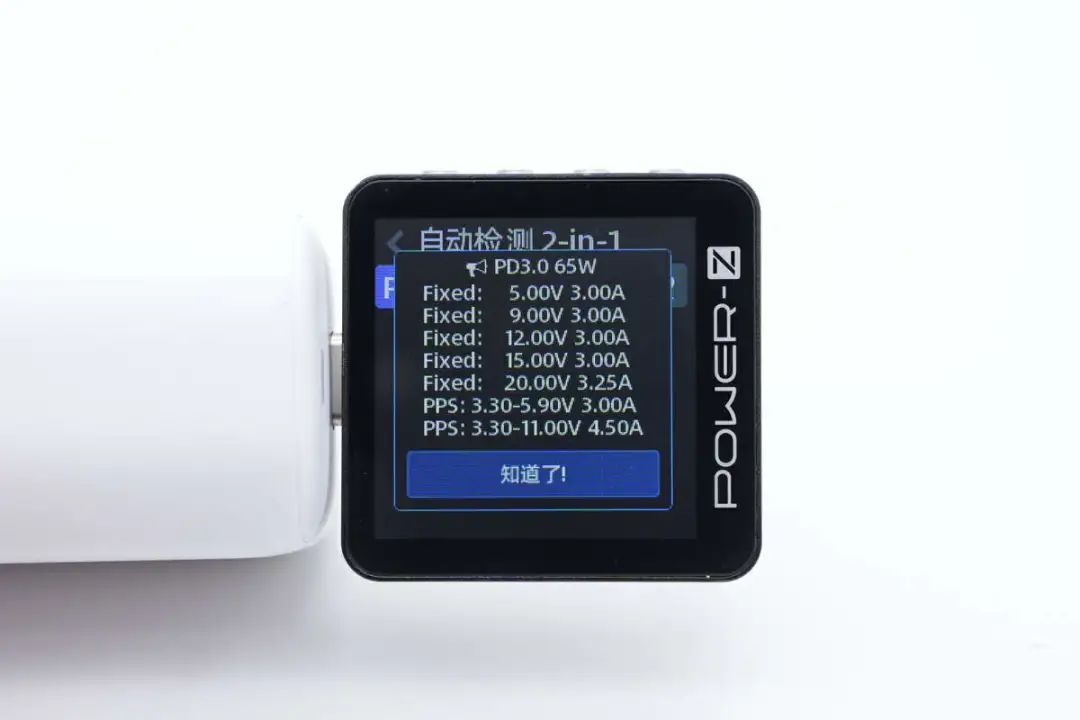

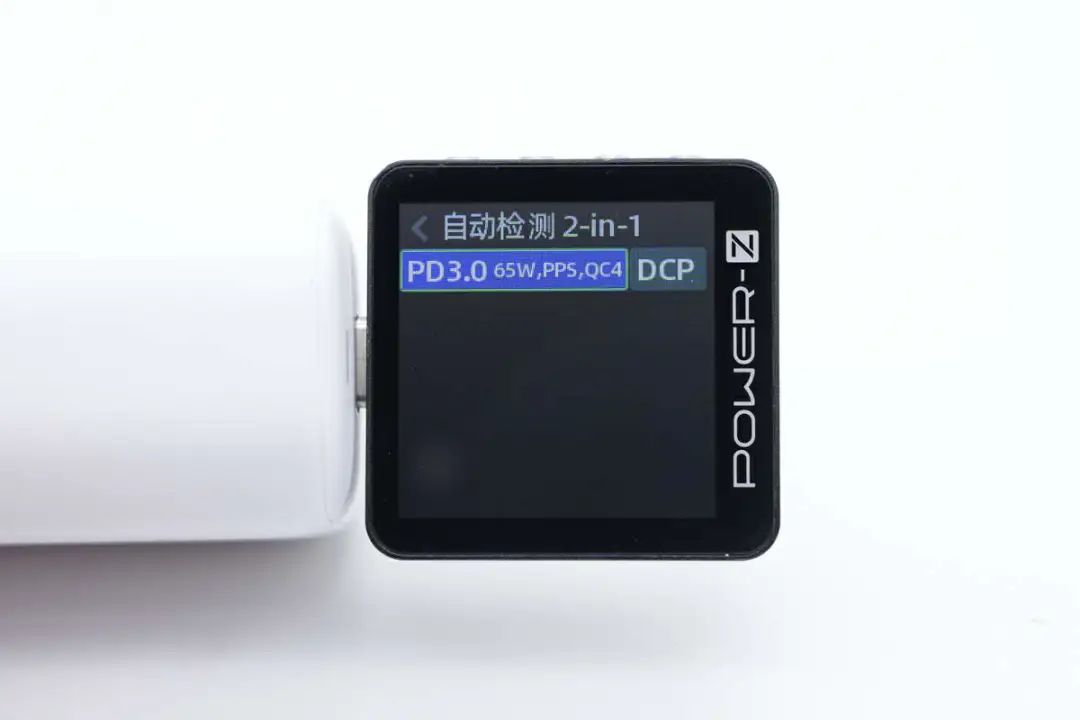

使用ChargerLAB POWER-Z KM003C測得其中一個USB-C口支持PD3.0、PPS、QC4、DCP充電協議。
并且具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-5.9V3A、3.3-11V4.5A兩組PPS電壓檔位。

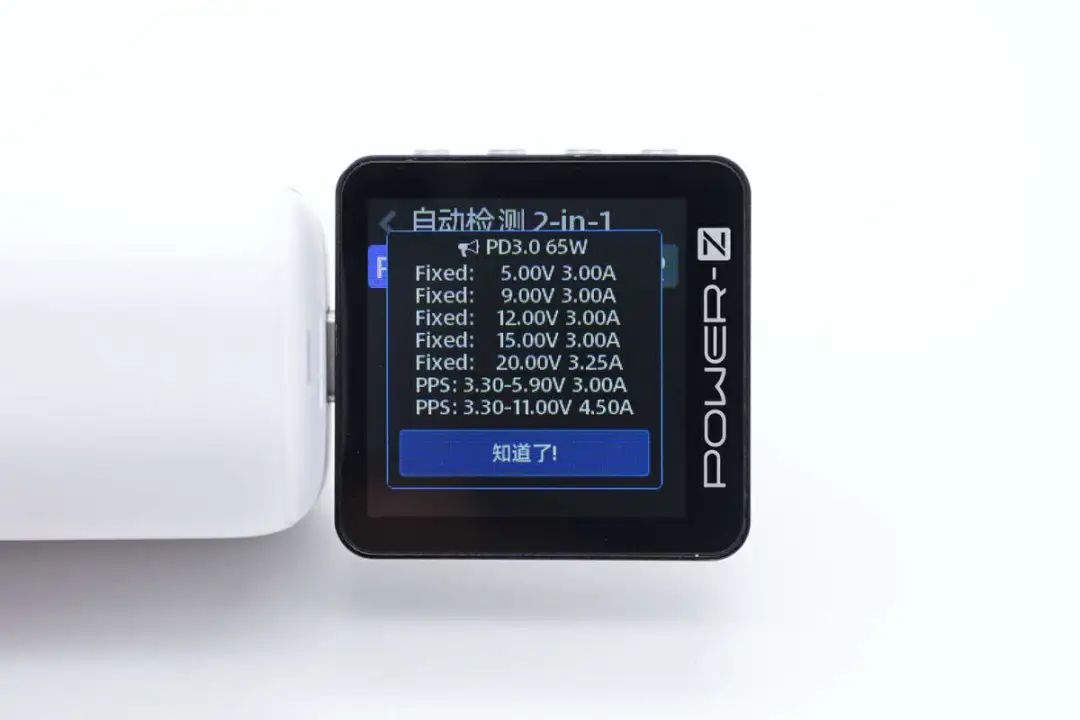

測得另一個USB-C口同樣支持PD3.0、PPS、QC4、DCP充電協議。
此外PDO報文也一樣，兩個USB-C口支持功率盲插，日常使用方便。

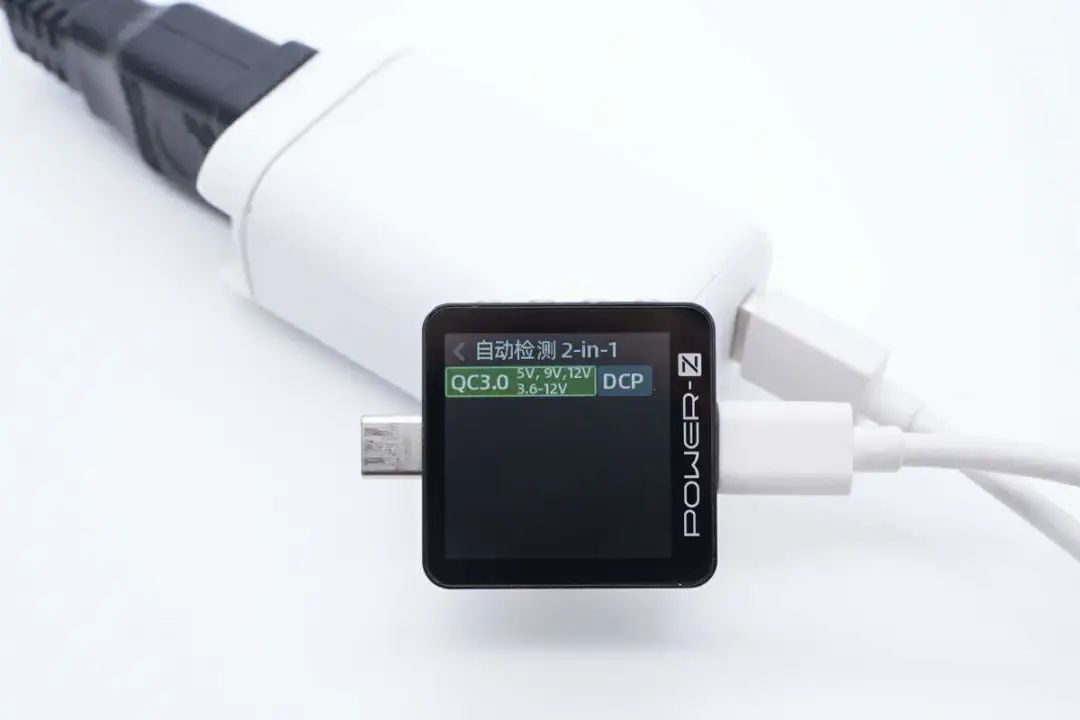

最后測得USB-A口支持QC3.0、DCP充電協議。
鈺泰65W參考設計解析
看完了這款參考設計的外觀和測試，下面就進行拆解，一起看看內部的設計。

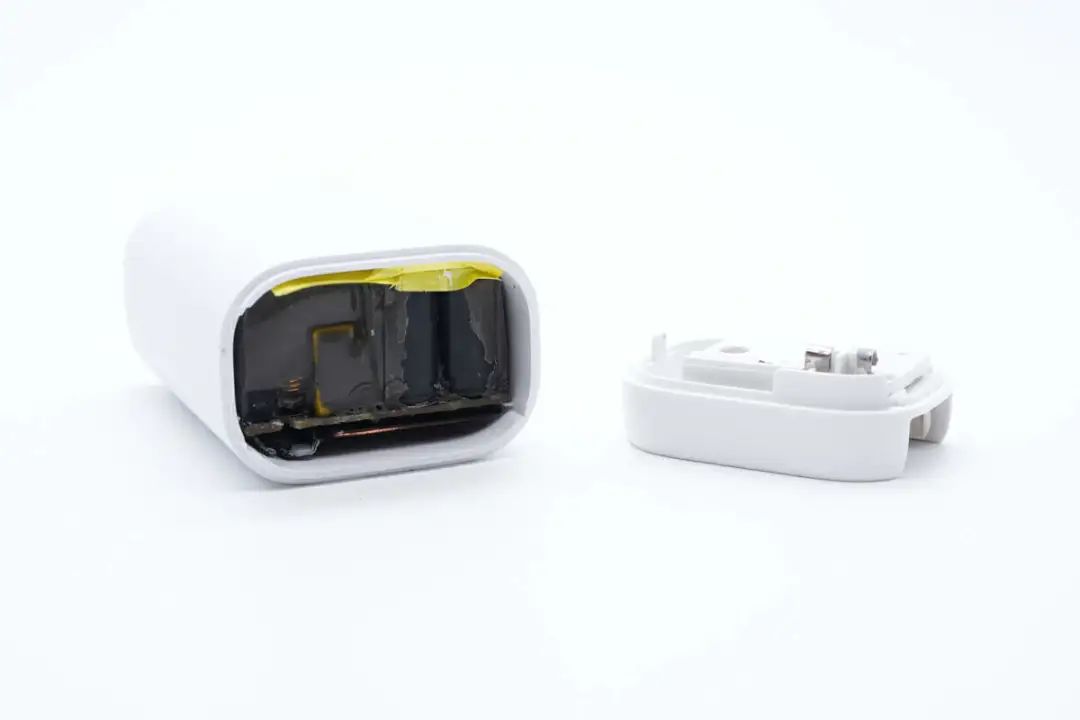

沿接縫處拆開殼體，折疊插腳通過壓接供電。

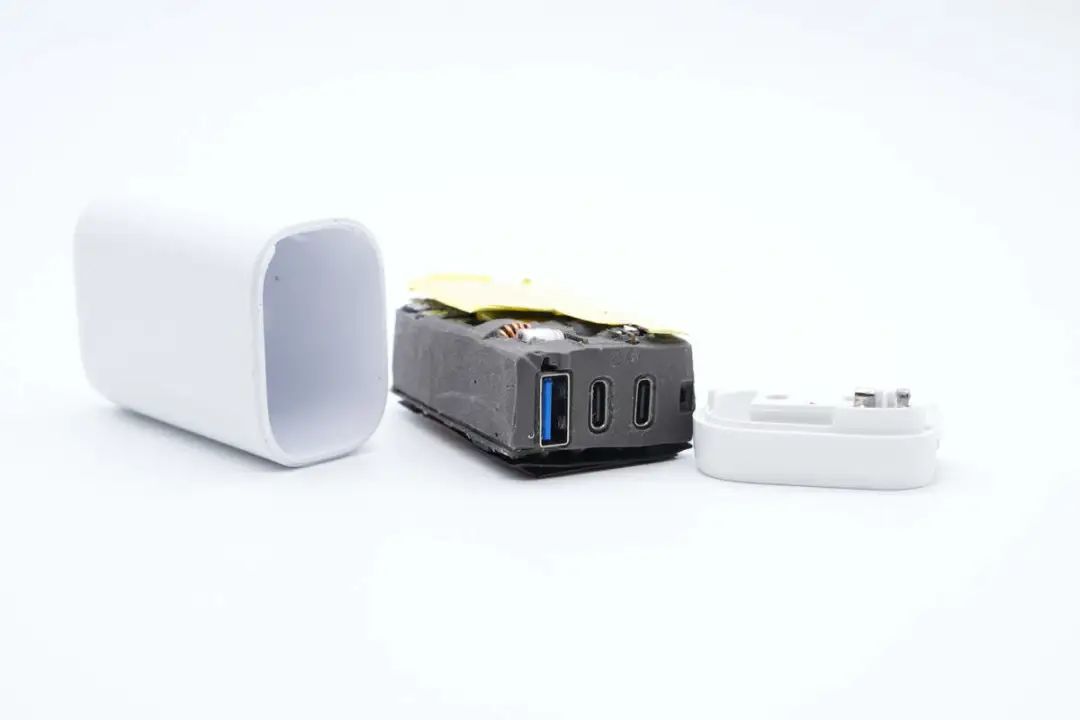

?抽出內部PCBA模塊，PCBA模塊整體灌膠填充。
模塊表面粘貼銅箔散熱，銅箔粘貼膠帶絕緣。

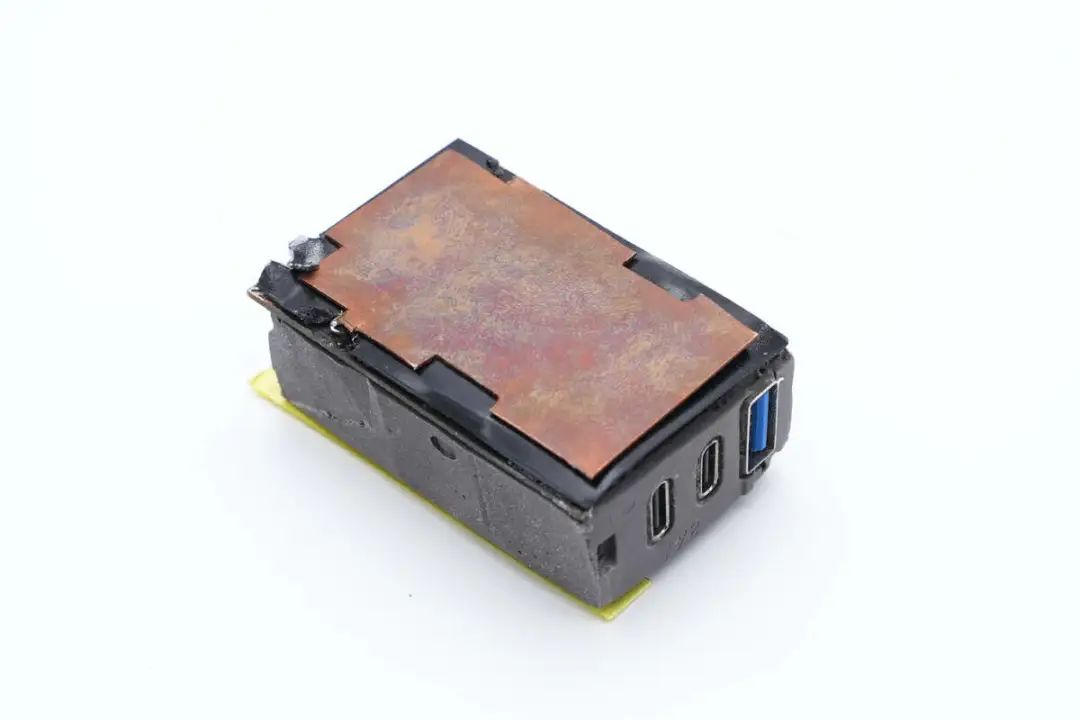

PCBA模塊背面采用銅片散熱。

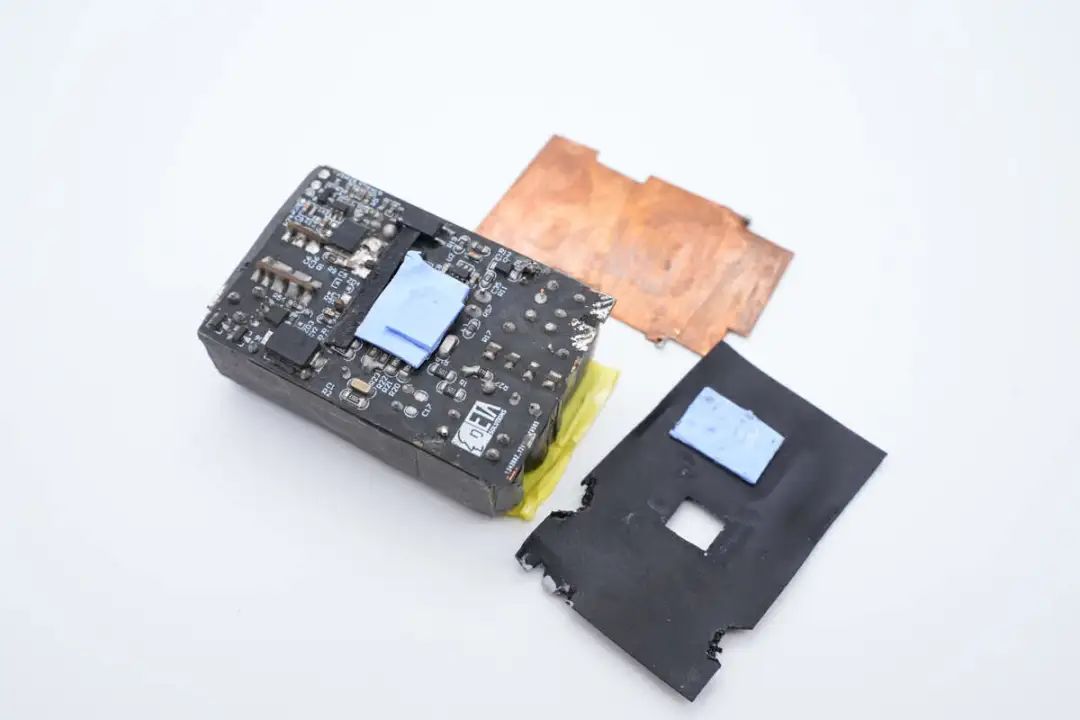

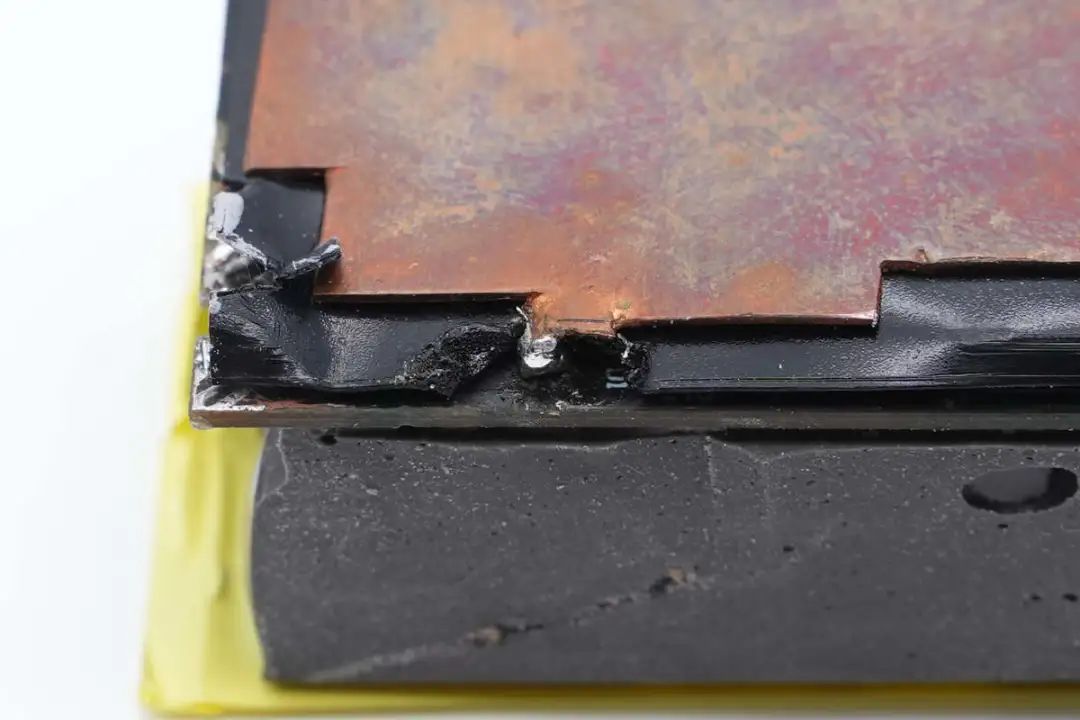

銅片與PCBA模塊通過焊接固定，并使用麥拉片絕緣。

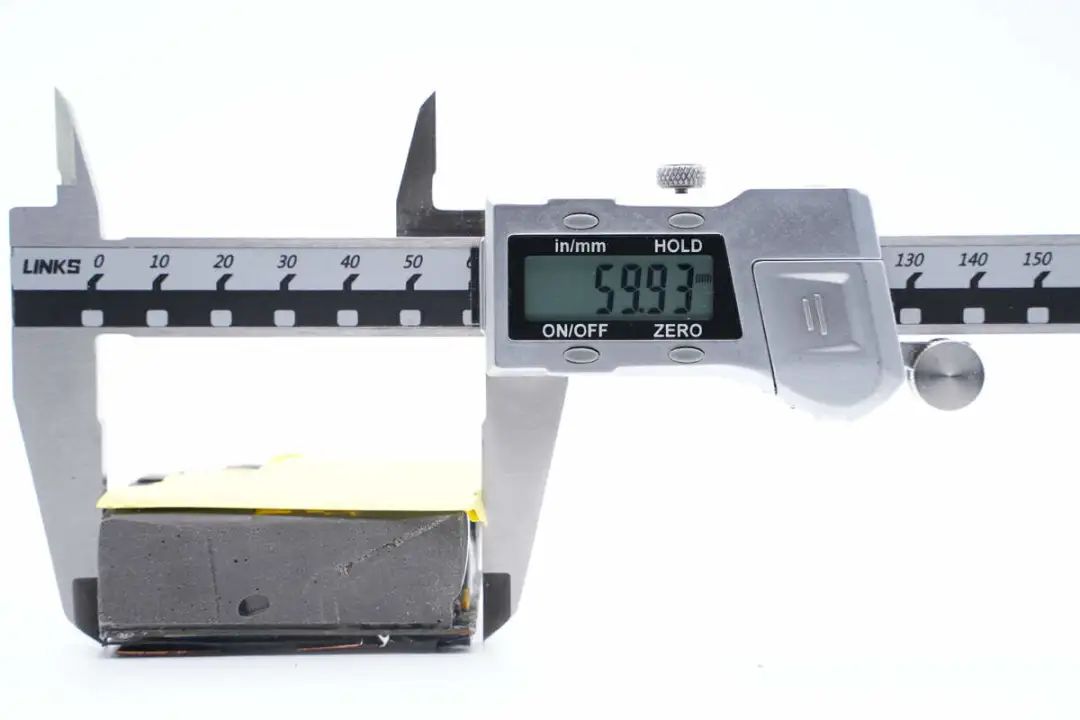

使用游標卡尺測得PCBA模塊長度約為59.93mm。
?
?

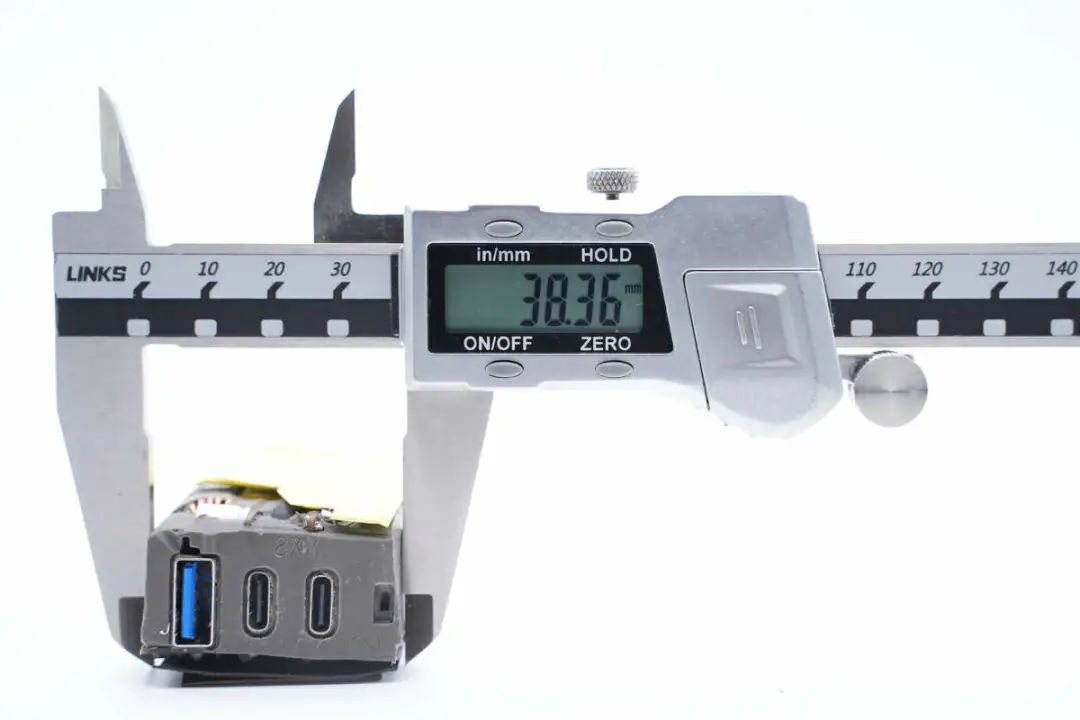

PCBA模塊寬度約為38.36mm。
?
?

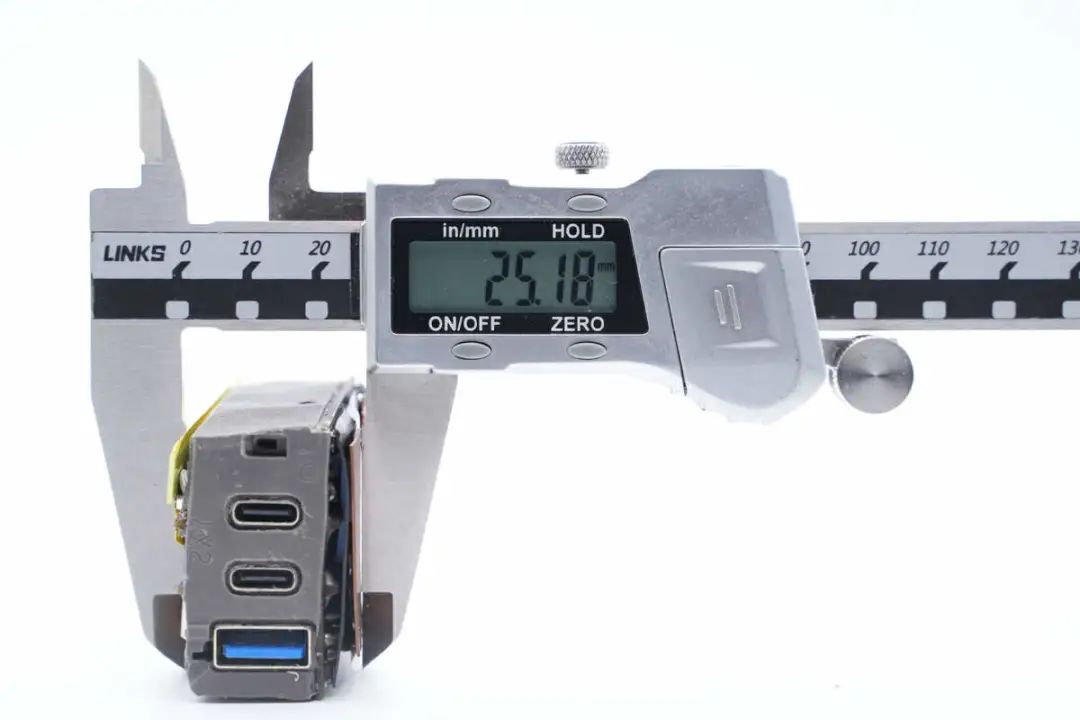

PCBA模塊厚度約為25.18mm。
?
?

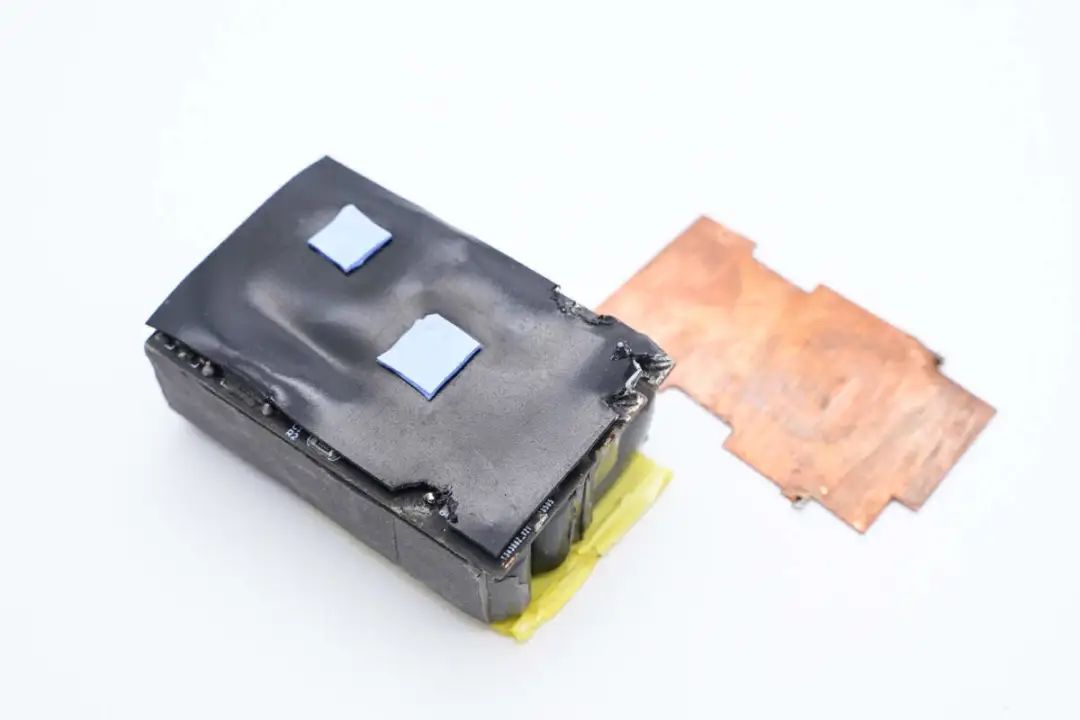

PCBA模塊背面粘貼導熱墊散熱。
?
?
導熱墊對應初級開關管和同步整流管散熱。
?
?

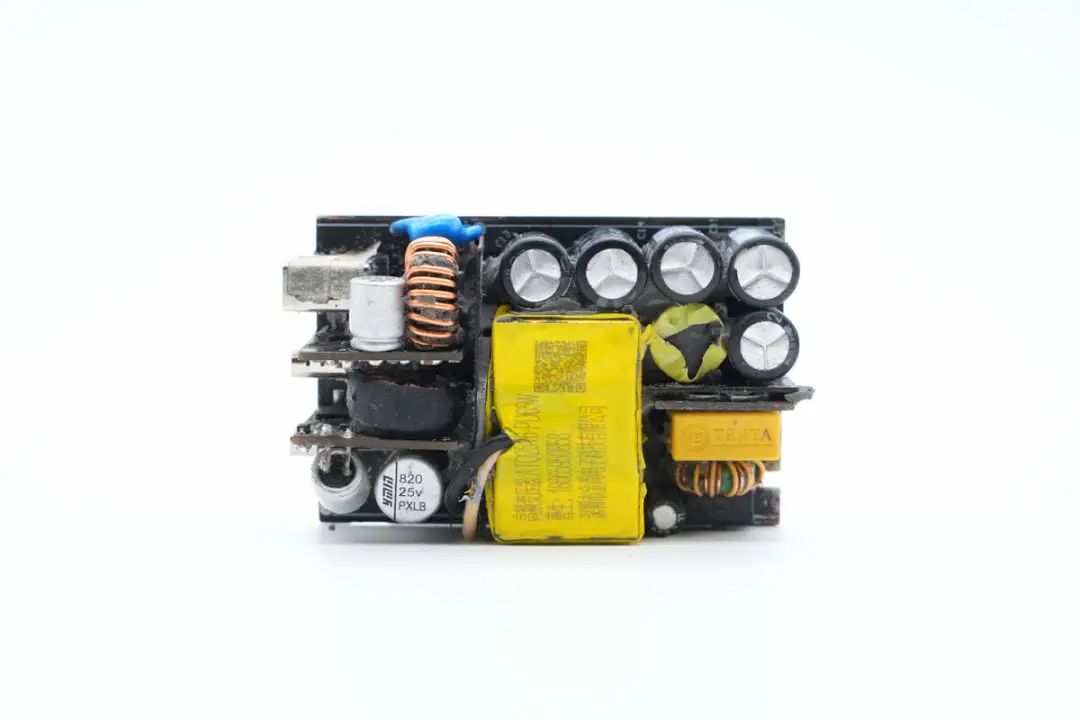

清理掉PCBA模塊表面的灌封膠，觀察正面，其中左側為輸出降壓電路，采用垂直小板焊接，右下角焊接輸入EMI電路，右上方為高壓濾波電容。
?
?

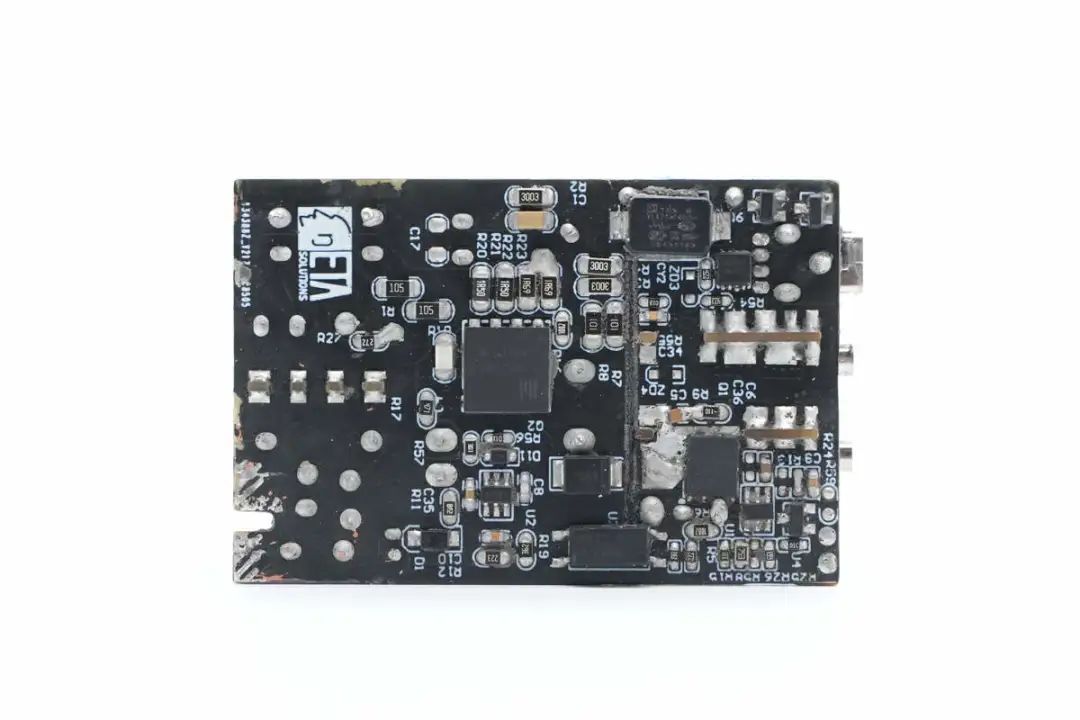

PCBA模塊背面焊接初級主控芯片，初級開關管，同步整流控制器，同步整流管，反饋光耦和貼片Y電容。通過對PCBA模塊的觀察發現，鈺泰這款參考設計采用固定電壓輸出，同步整流的設計架構。下面我們就從輸入端開始解析這款參考設計。
?
?

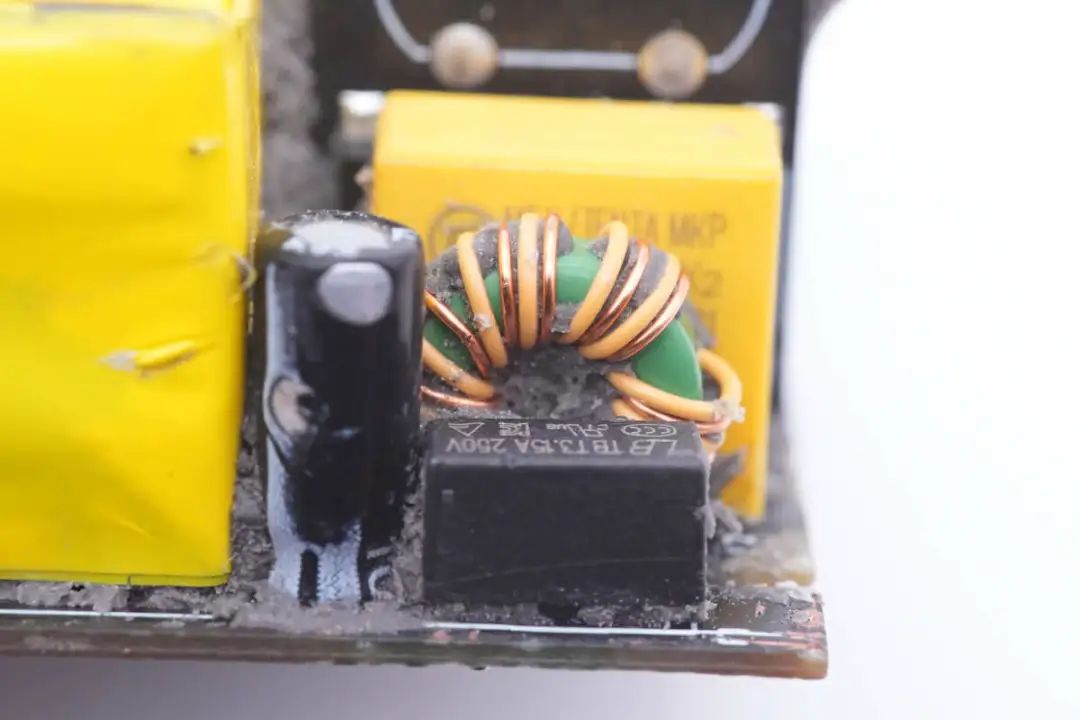

參考設計輸入端焊接保險絲，共模電感，安規X2電容，整流橋和高壓濾波電容。
?
?

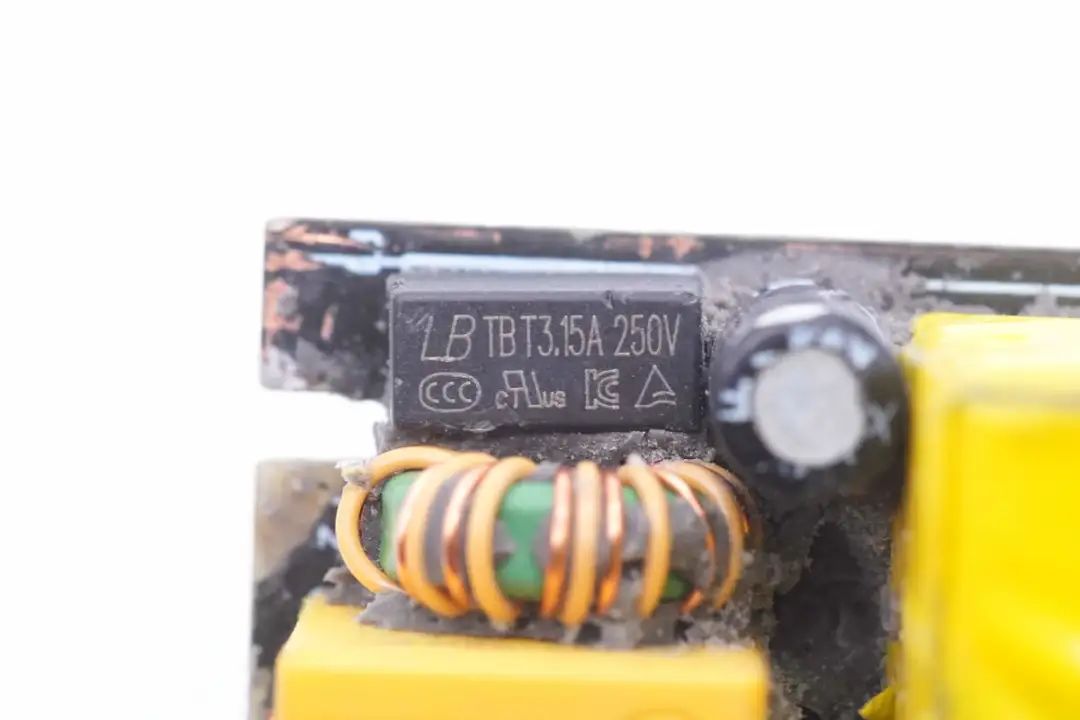

輸入端保險絲來自藍寶，規格為3.15A 250V。
?
?
共模電感采用漆包線和絕緣線繞制。
?
?

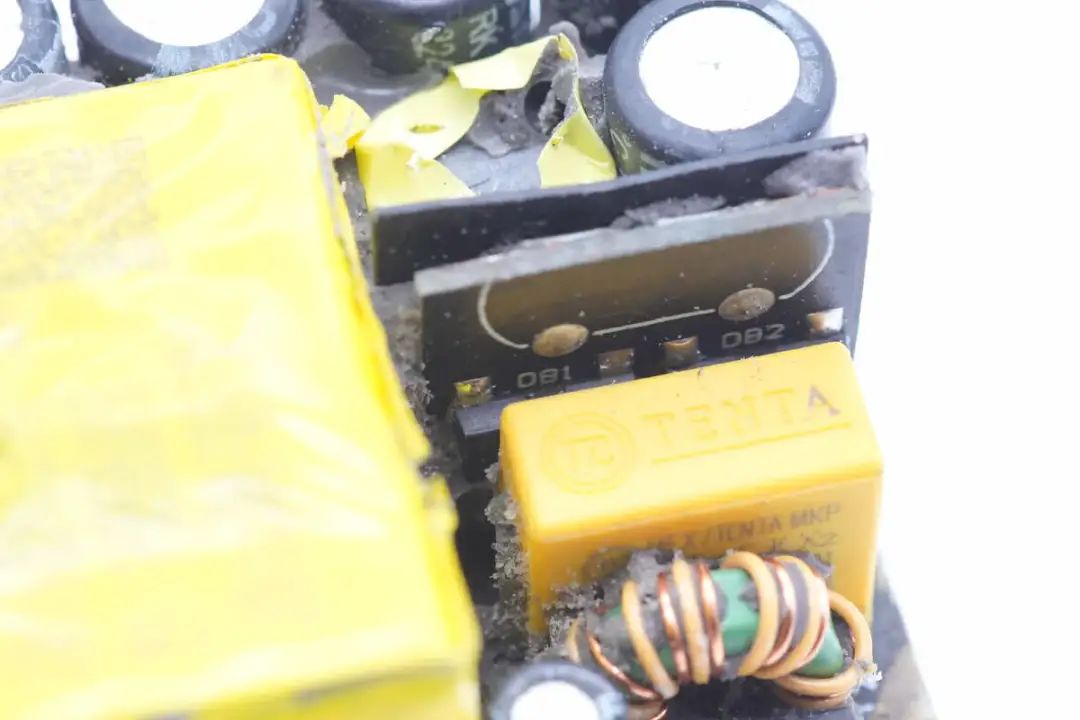

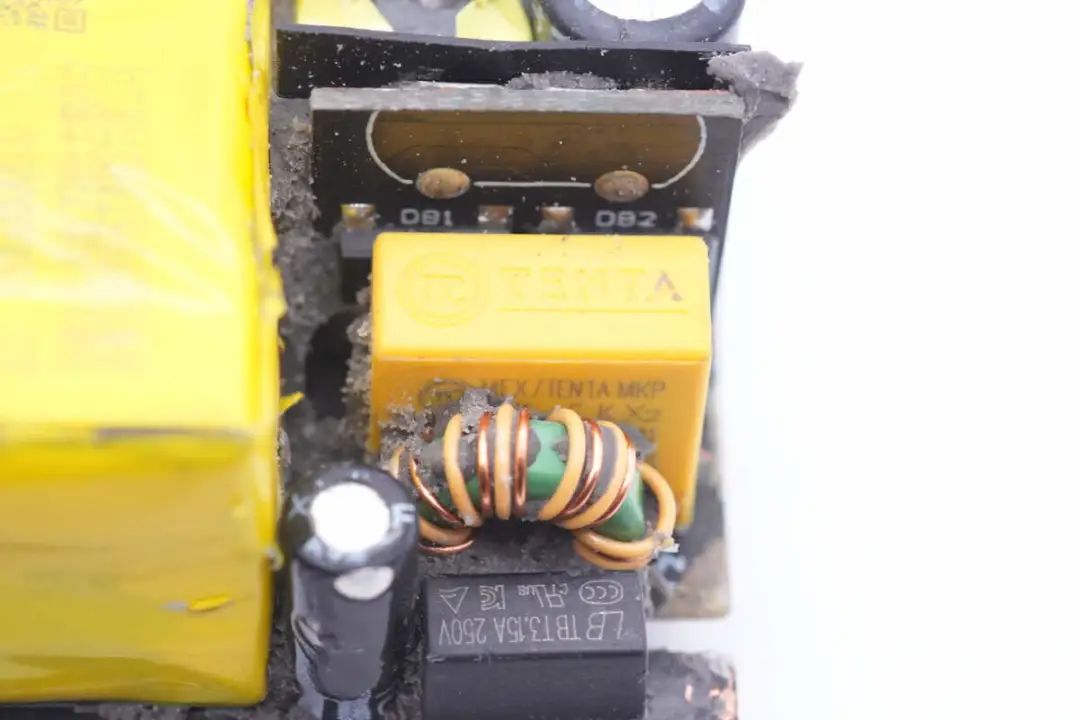

安規X2電容來自TENTA天泰。
?
?
在安規電容后面是整流橋小板，小板背面使用麥拉片絕緣。
?
?

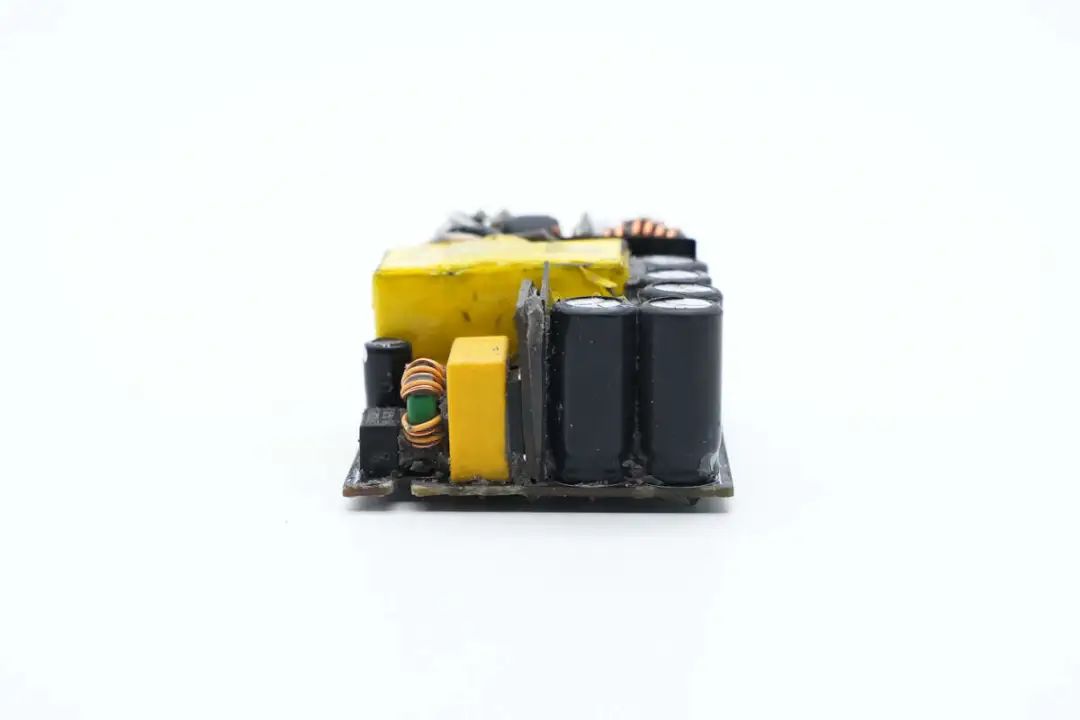

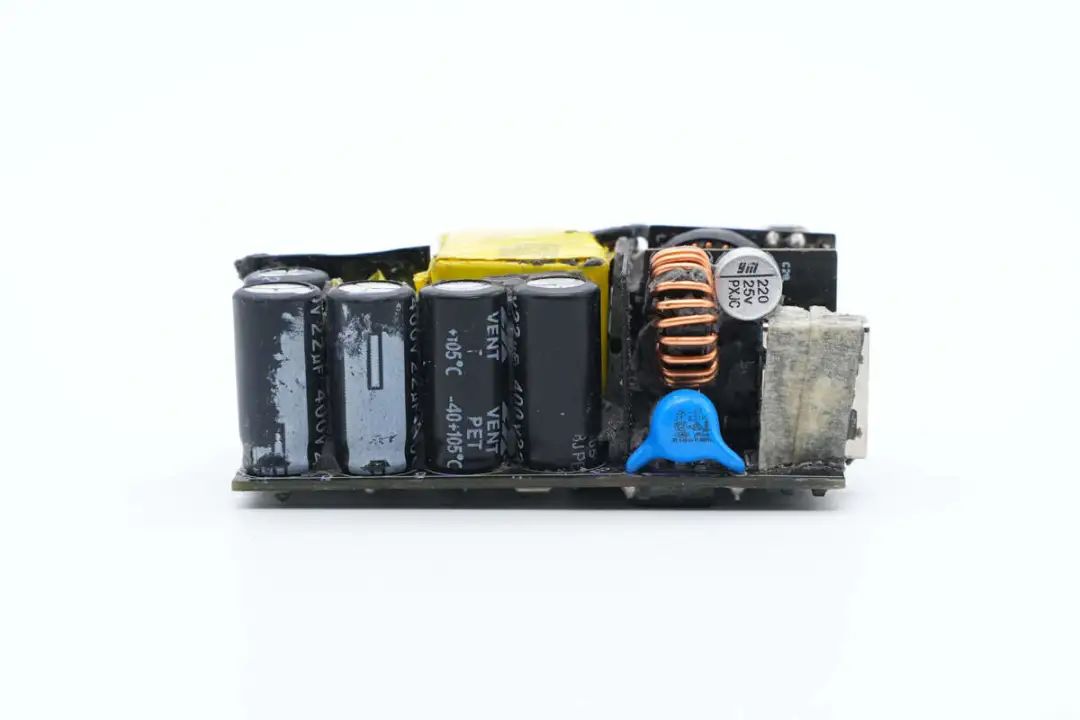

側面焊接高壓濾波電容。
?
?

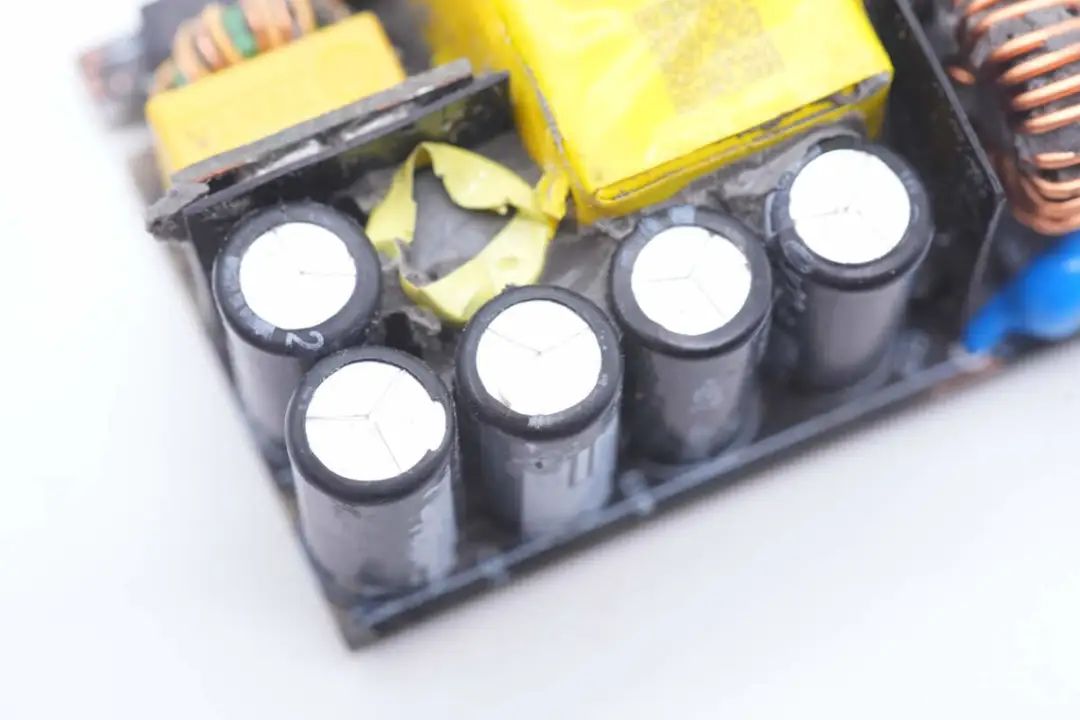

高壓濾波電容共計5顆。
?
?
高壓濾波電容規格均為400V22μF，總?cè)萘繛?10μF。
?
?

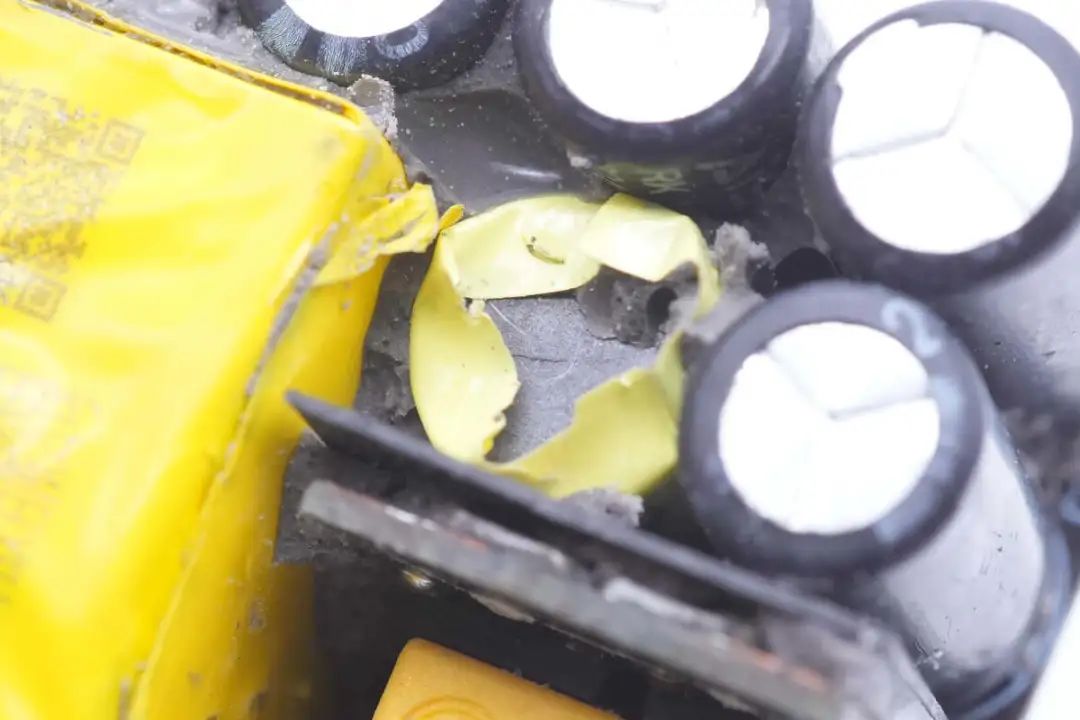

差模電感纏繞膠帶絕緣。
?
?

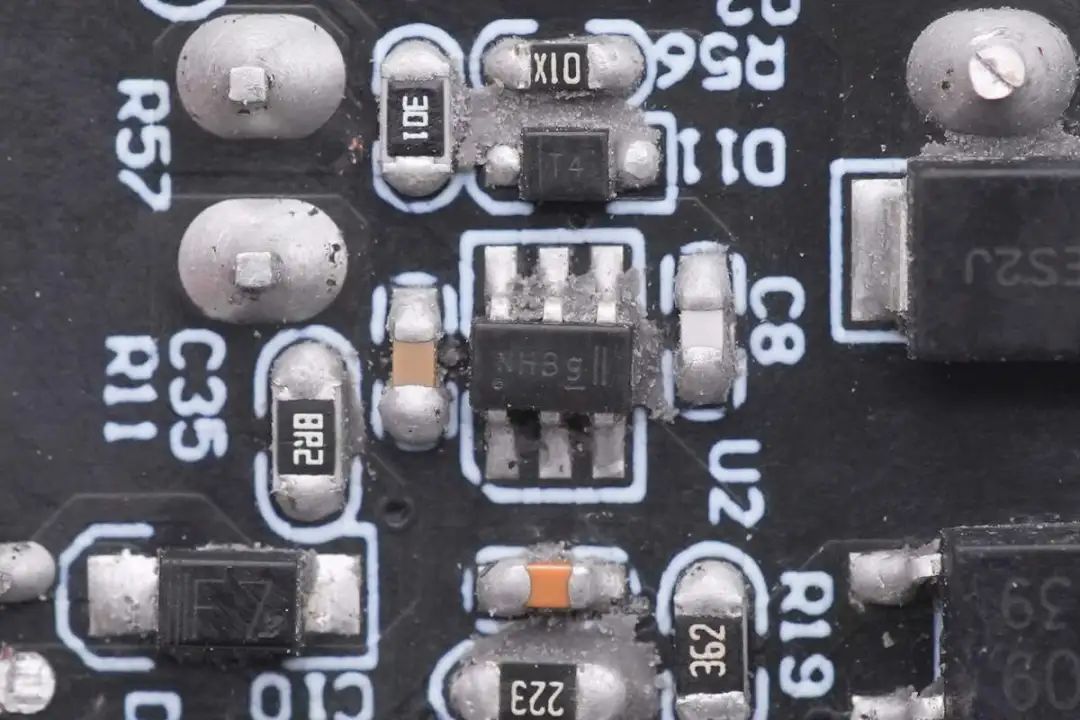

初級主控芯片來自鈺泰，絲印NH，實際型號為ETA8047，是一顆支持綠色模式的多模式準諧振反激控制器，支持準諧振和連續模式，芯片支持7-37V寬供電電壓范圍，具備極低的待機功耗。芯片具備取樣電阻短路保護，變壓器繞組短路保護。
?
ETA8047內部集成軟啟動和快速啟動電路，柵極驅動輸出電壓12V鉗位，內置可調節的斜率補償，符合DOE VI和CEC V5能效標準，采用SOT23-6封裝。
?
?

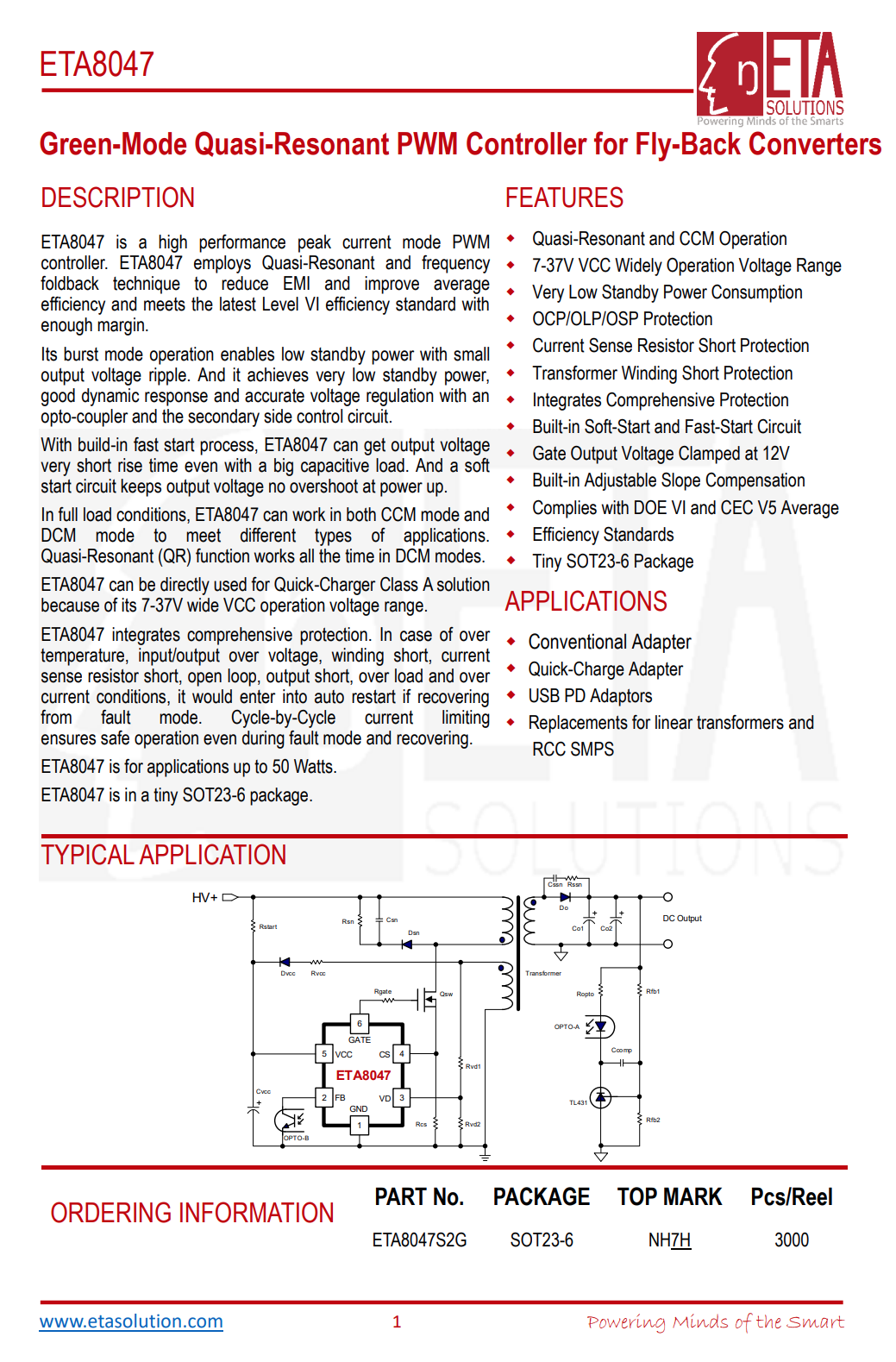

鈺泰半導體 ETA8047 資料信息。
?
?

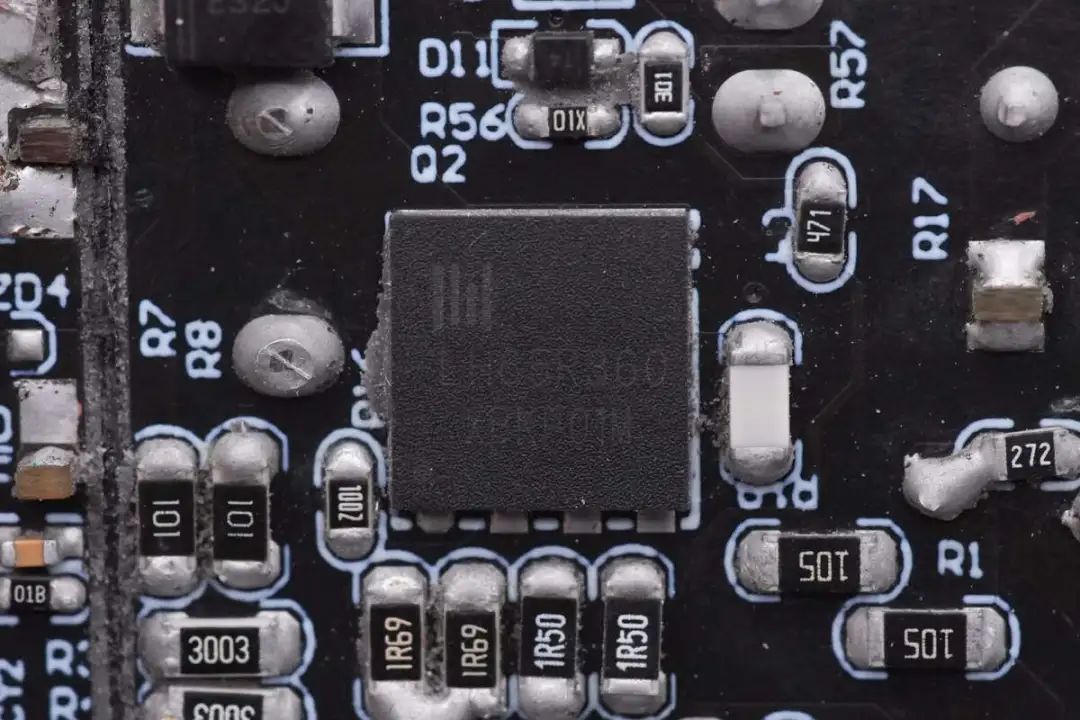

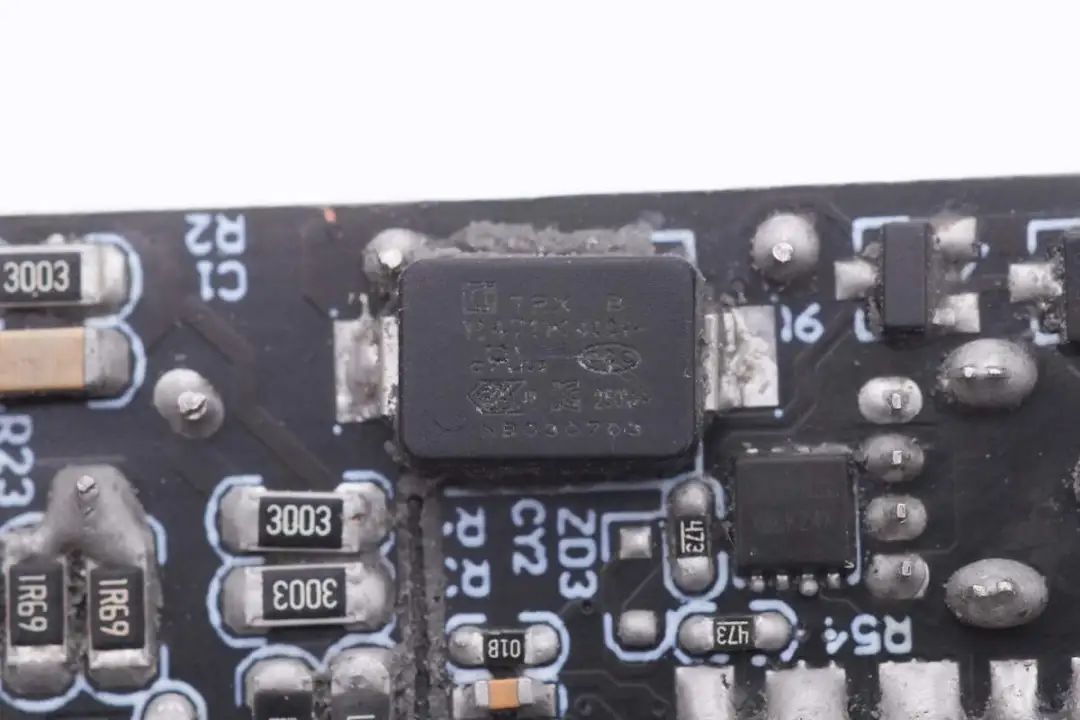

初級開關管來自力宏微，型號LH65R360，是一顆650V耐壓的NMOS，導阻為360mΩ，采用DFN8*8封裝。
?
?

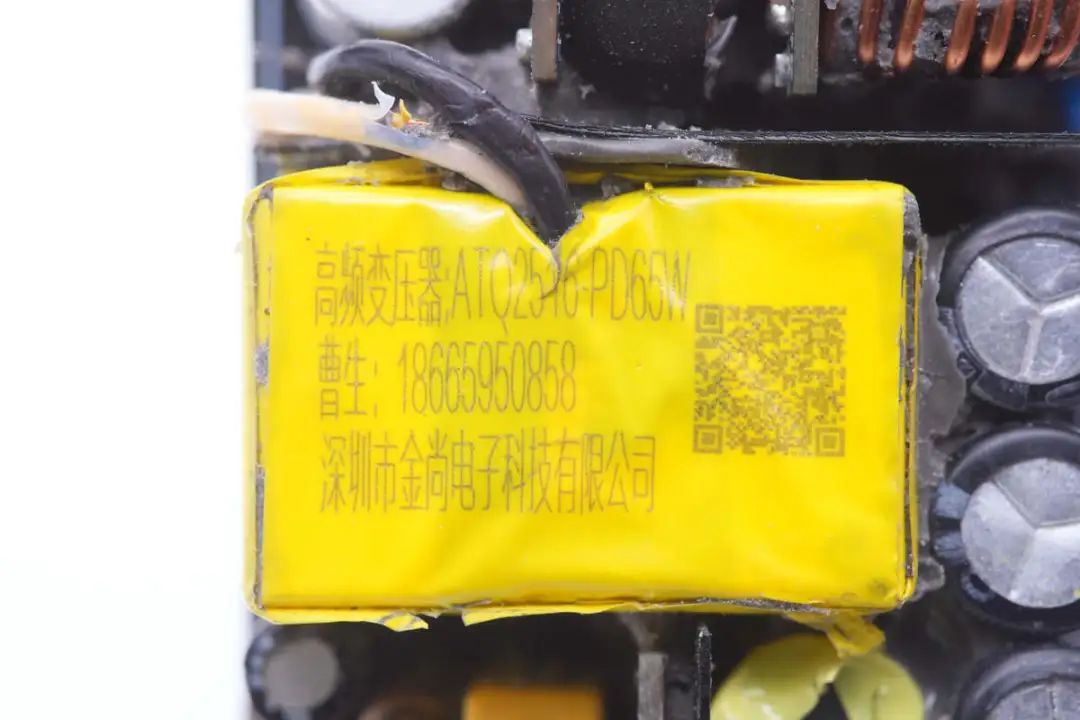

開關變壓器采用ATQ2516磁芯，支持65W功率。
?
?

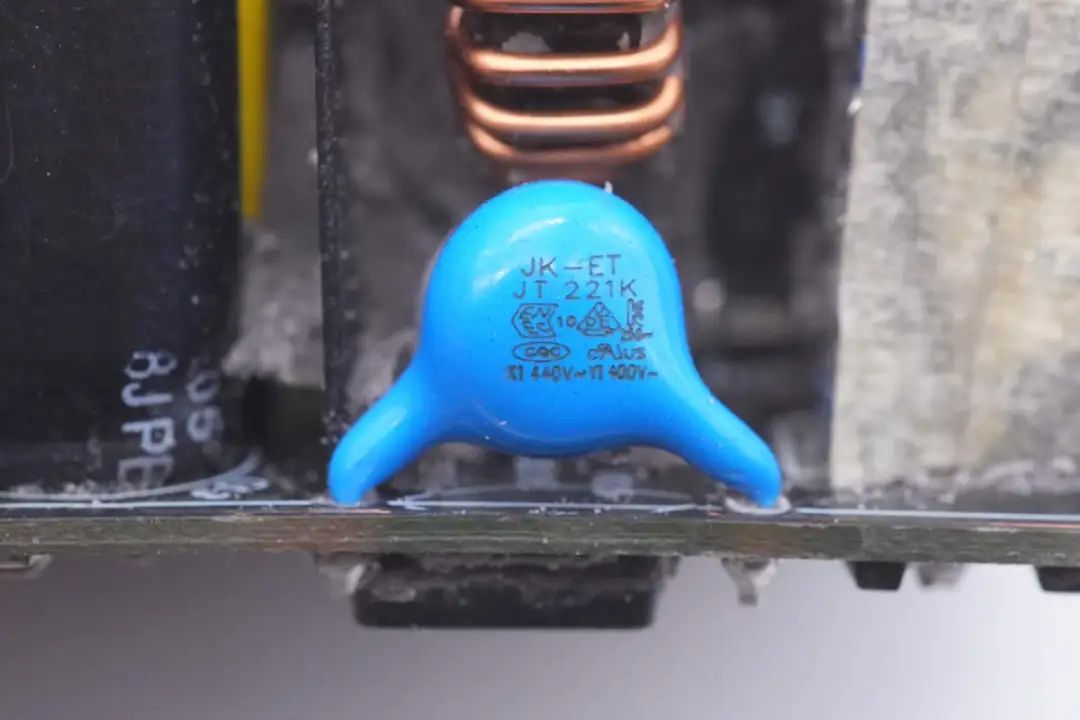

藍色Y電容來自科雅。
?
?
貼片Y電容來自四川特銳祥科技股份有限公司，料號TMY1471K。
?
?

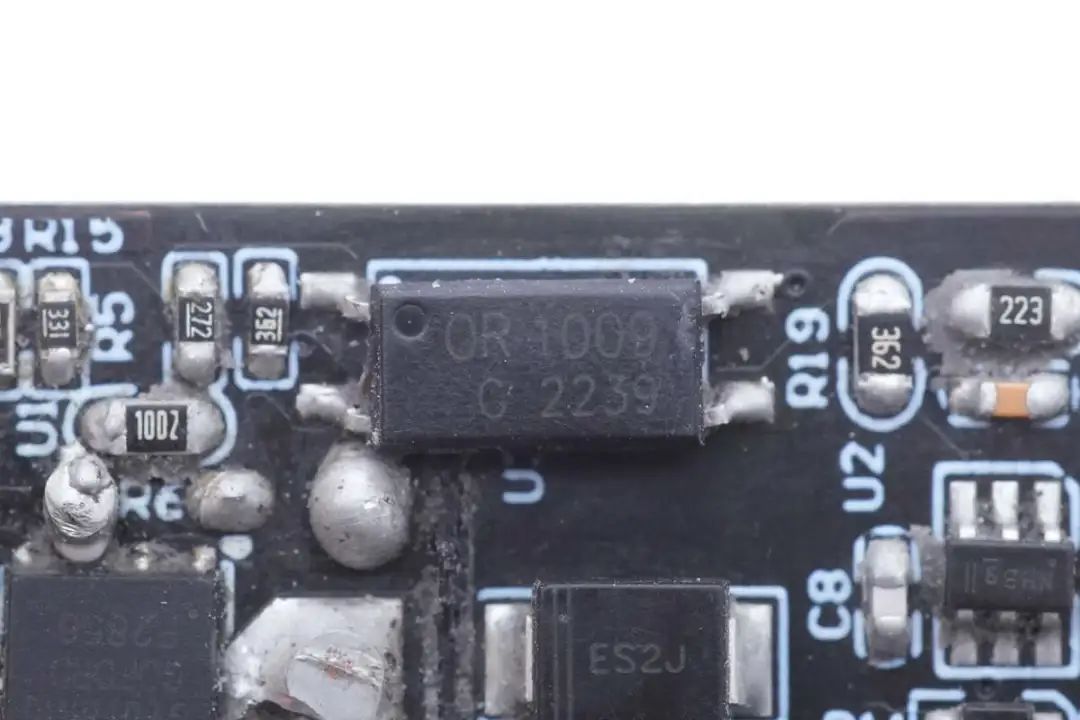

OR1009光耦用于輸出電壓反饋。
?
?

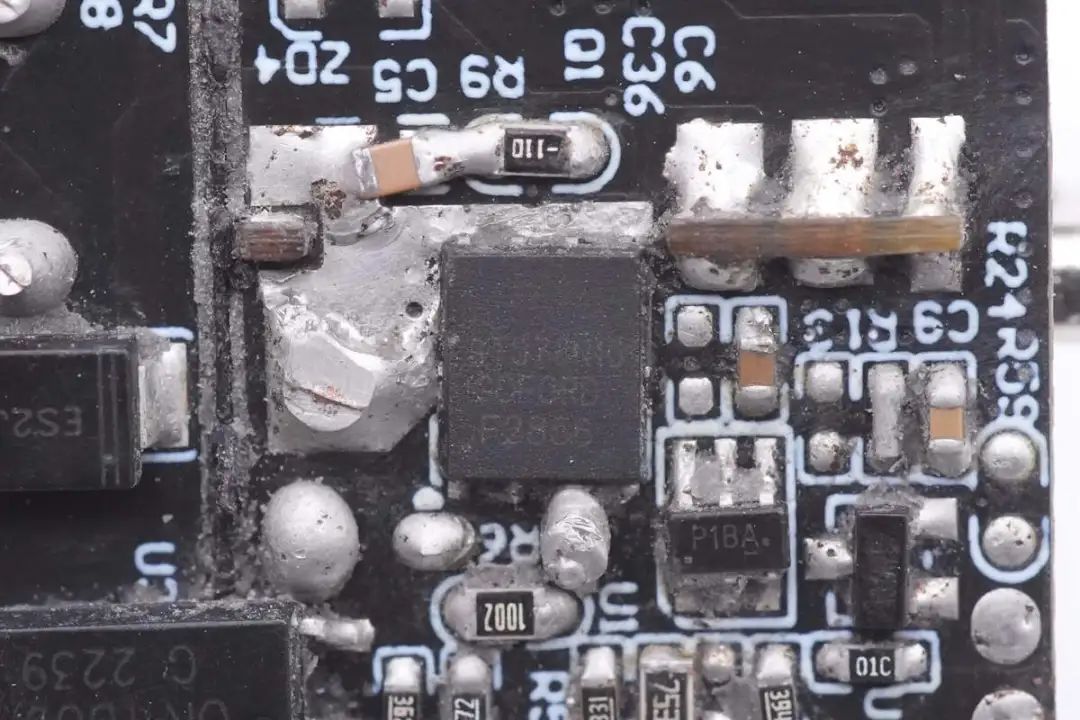

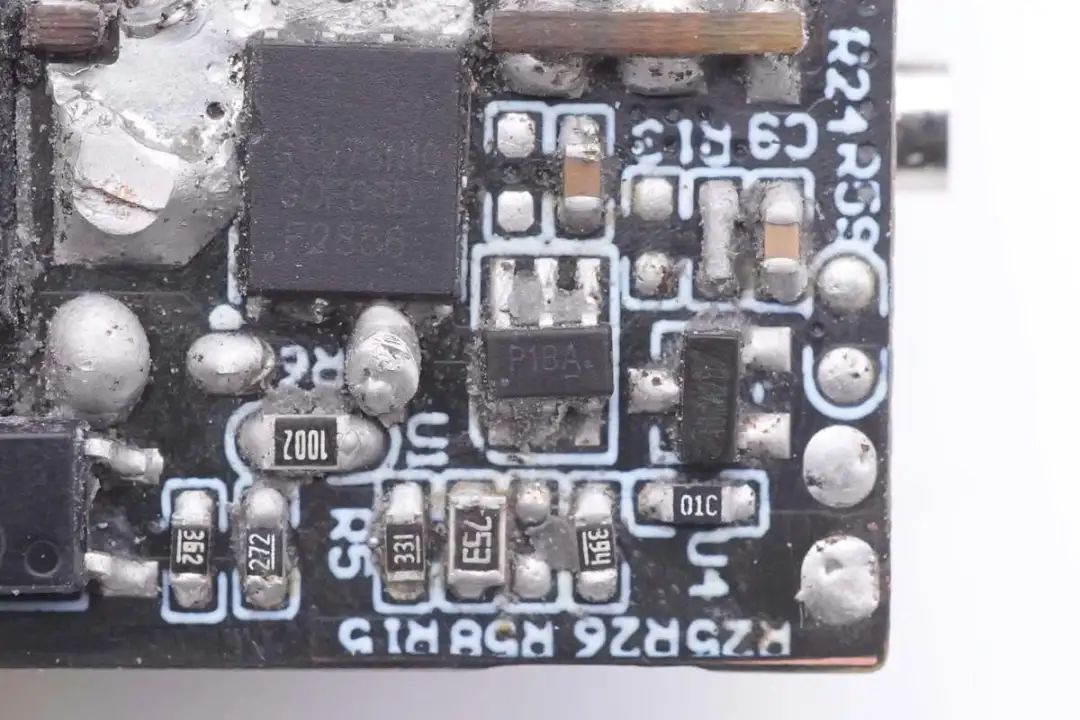

同步整流控制器來自鈺泰，絲印P1，實際型號為ETA8003，是一顆高性能多模式二次側同步整流驅動器，支持CCM，DCM和QR工作模式，支持180KHz開關頻率。支持高側和低側應用。芯片具備自供電技術，無需額外線圈供電。ETA8003采用SOT23封裝，適配多種10V柵極電壓的同步整流管。
?
?

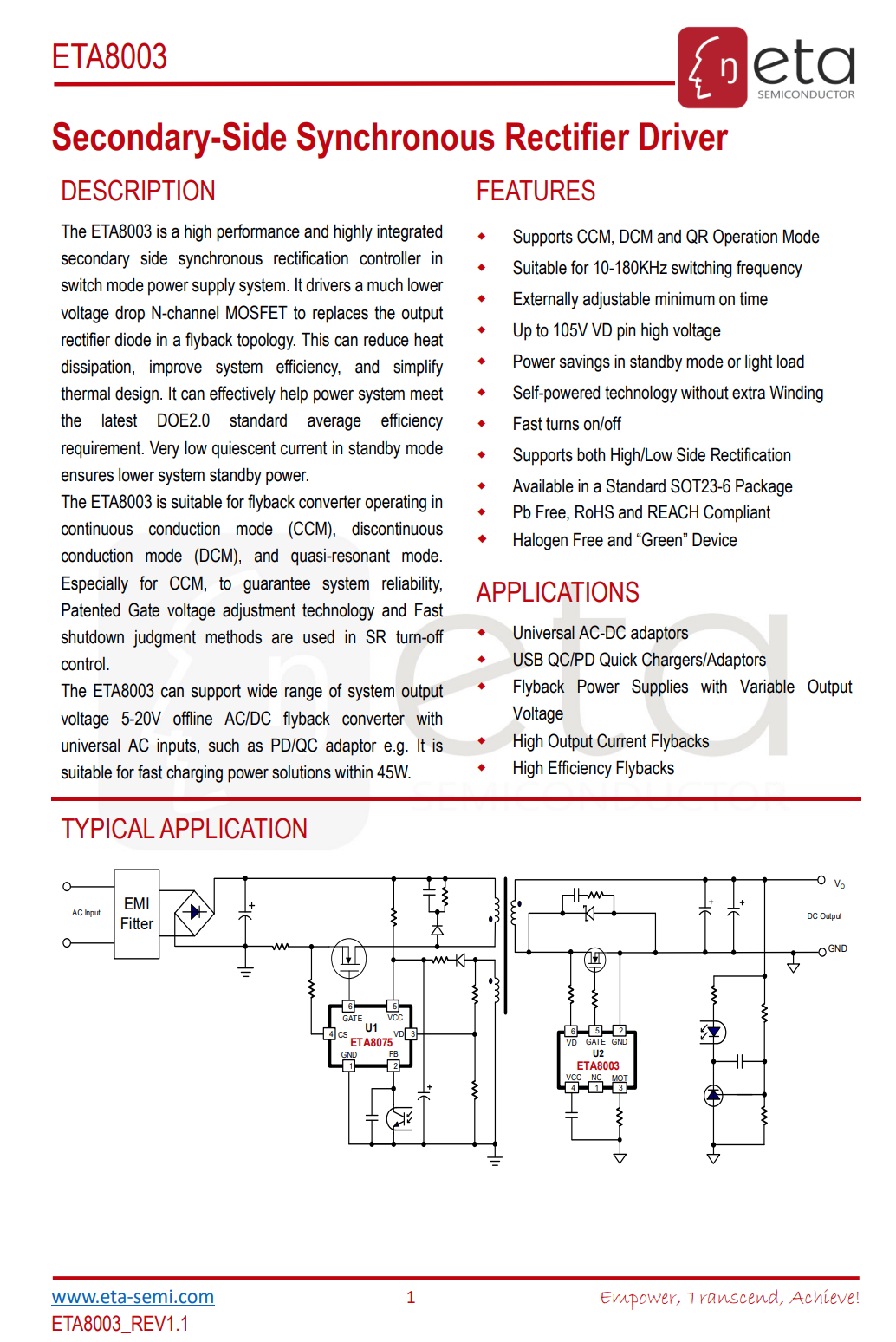

鈺泰半導體 ETA8003 資料信息。
?
?
同步整流管來自GOFORD，器件型號難以辨認。
?
?

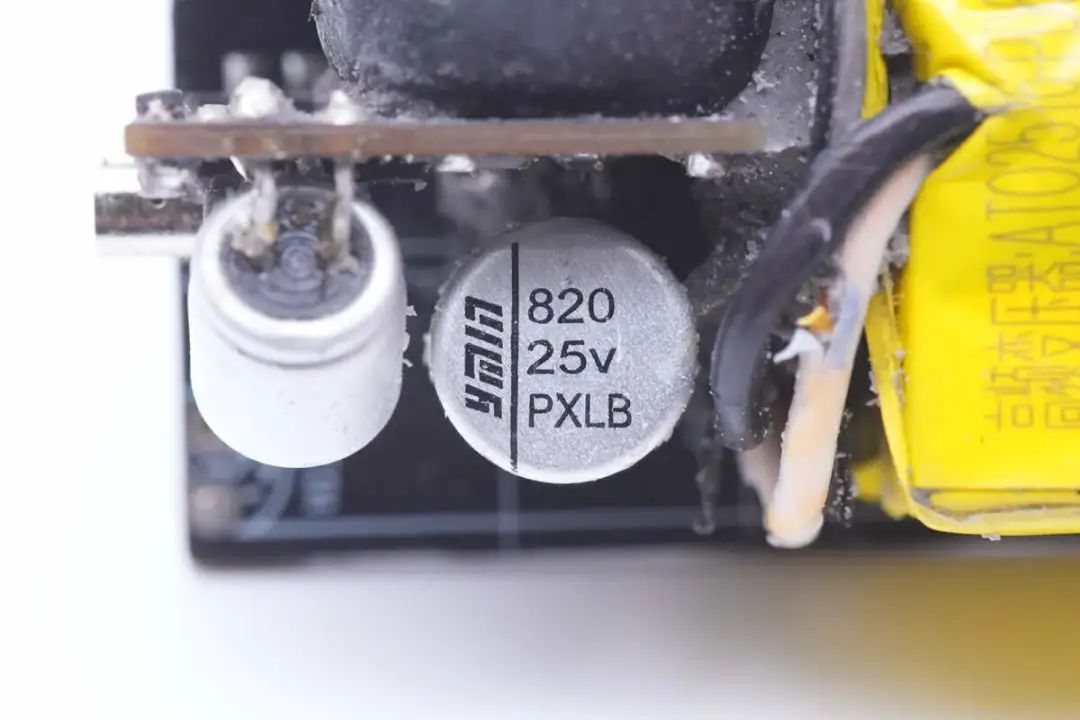

輸出濾波電容來自永銘，為NPX系列固態電容，規格為820μF 25V。
?
?

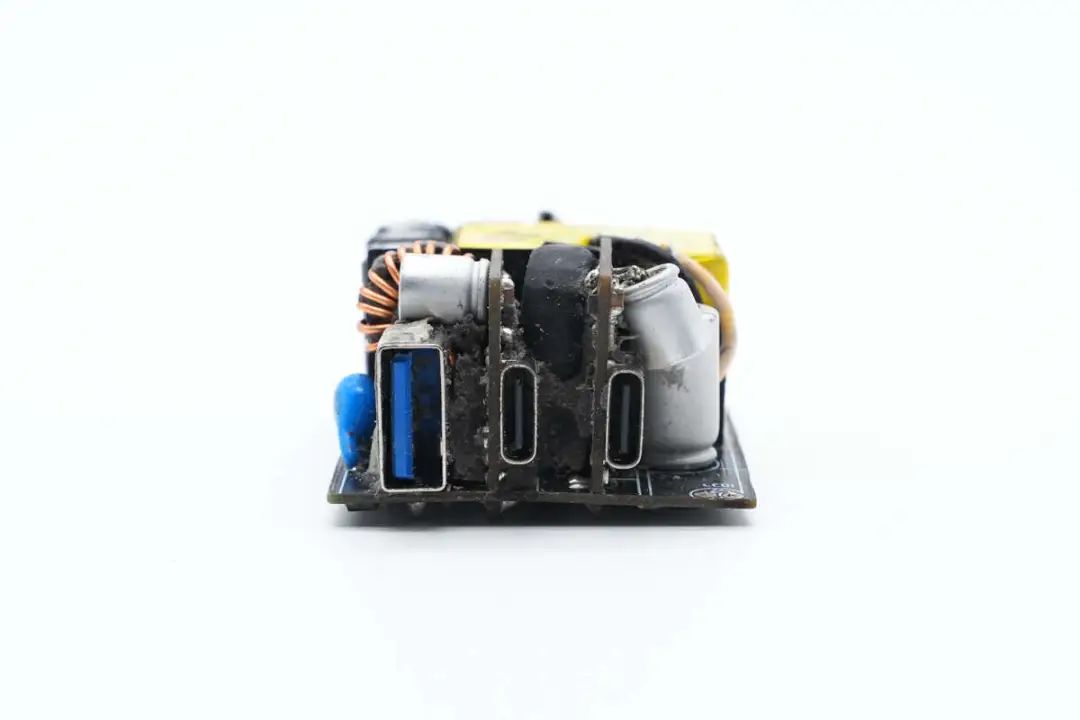

參考設計輸出端垂直焊接降壓小板。
?
?

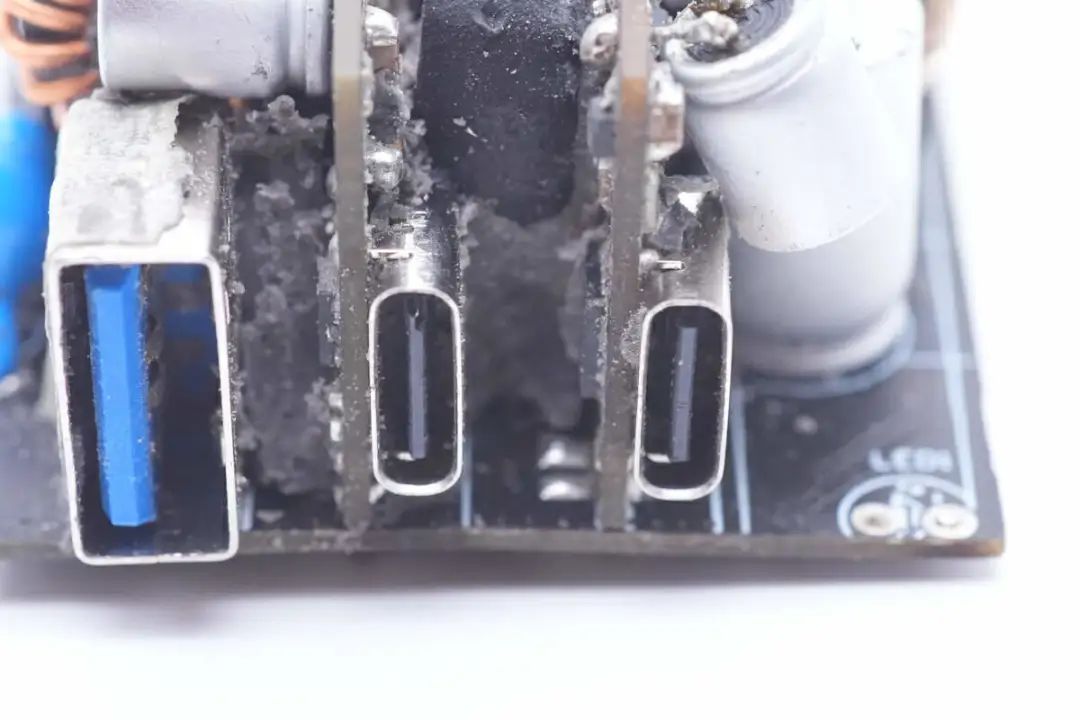

USB-C母座過孔焊接固定。
?
?

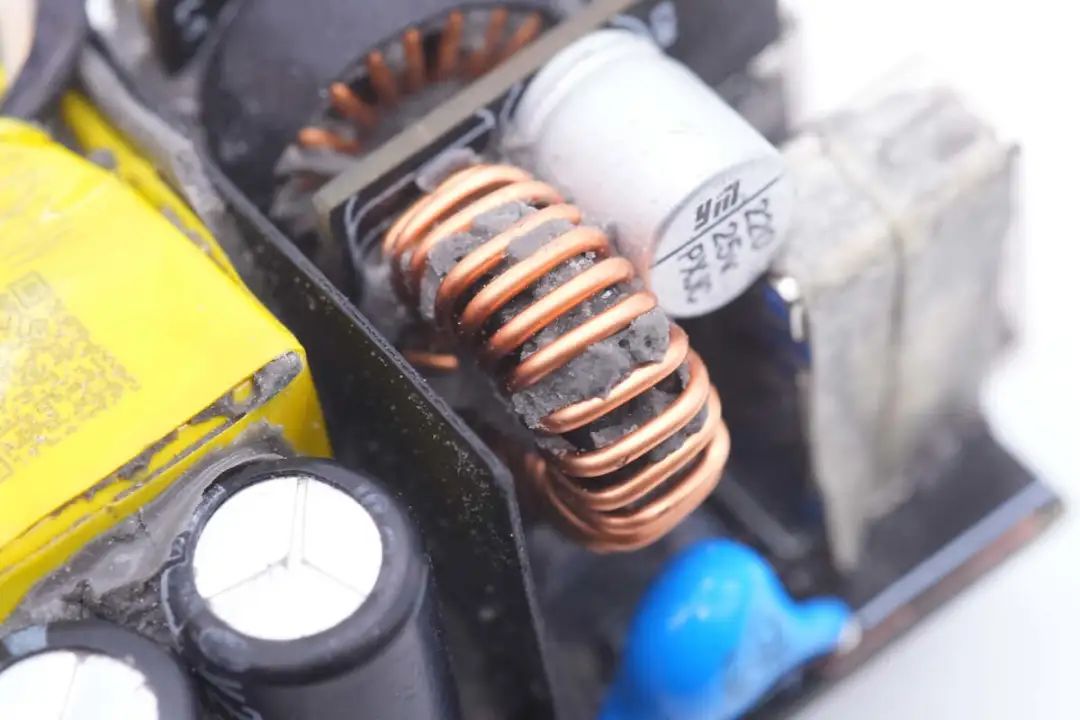

磁環降壓電感特寫。
?
?

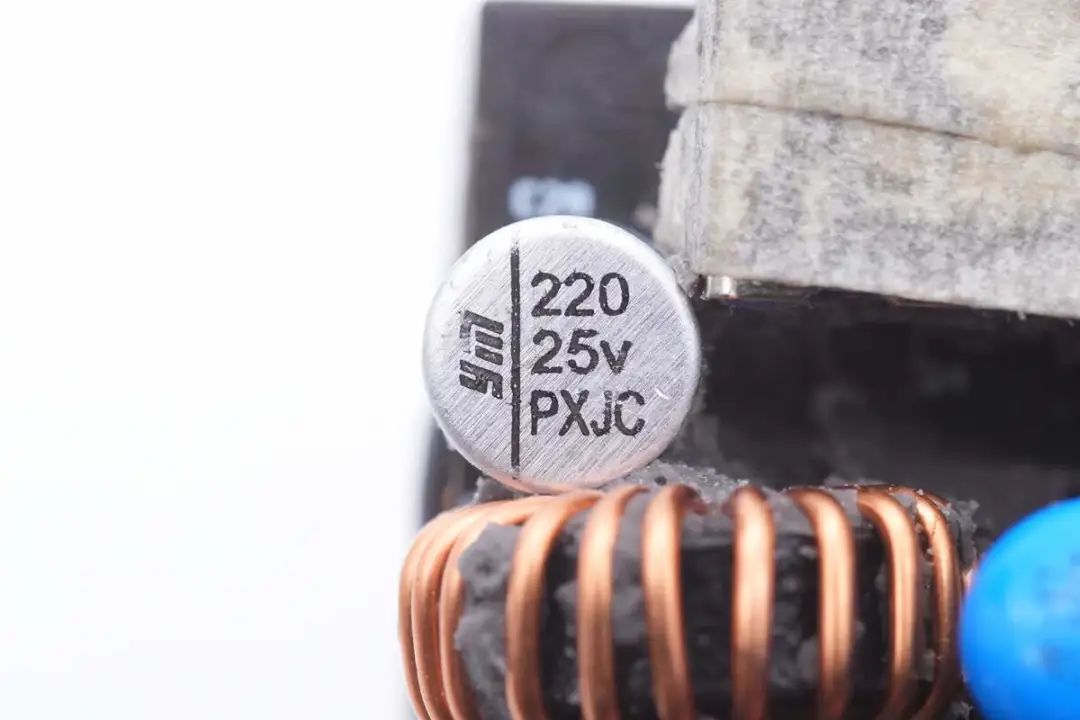

輸出濾波電容來自永銘，NPX系列固態電容，規格為220μF 25V。
?
?

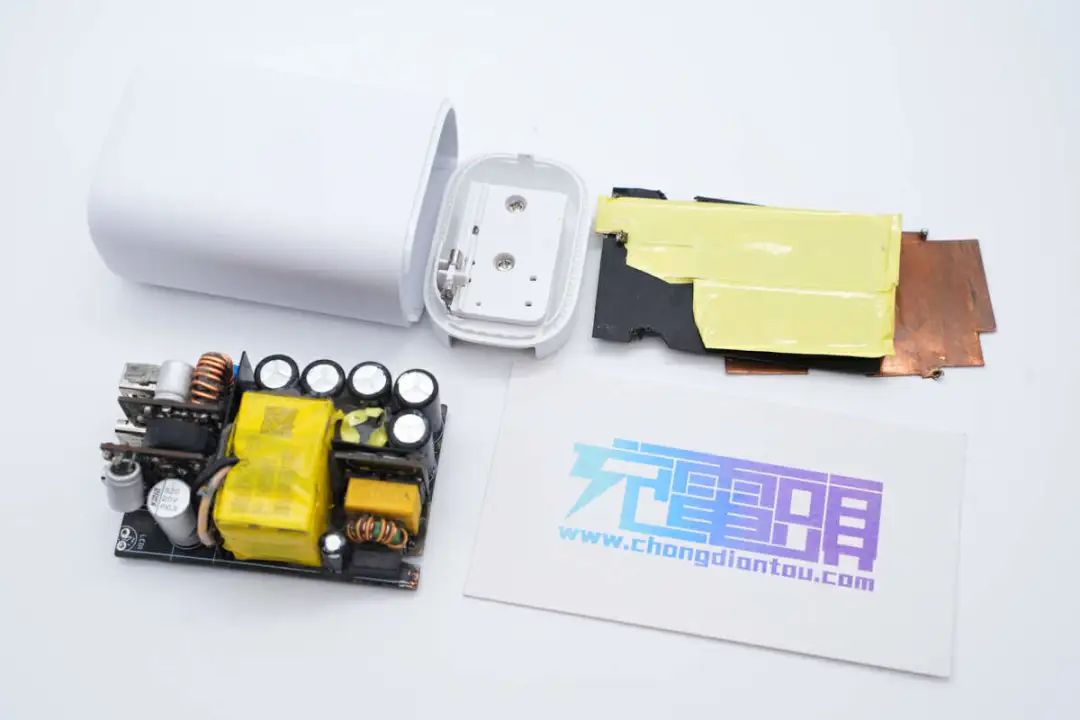

全部拆解一覽，來張全家福。
?
鈺泰65W參考設計量產案例測試
?
以下信息由廠家提供，供參考。下面是這款快充參考設計的CE測試。
?
?

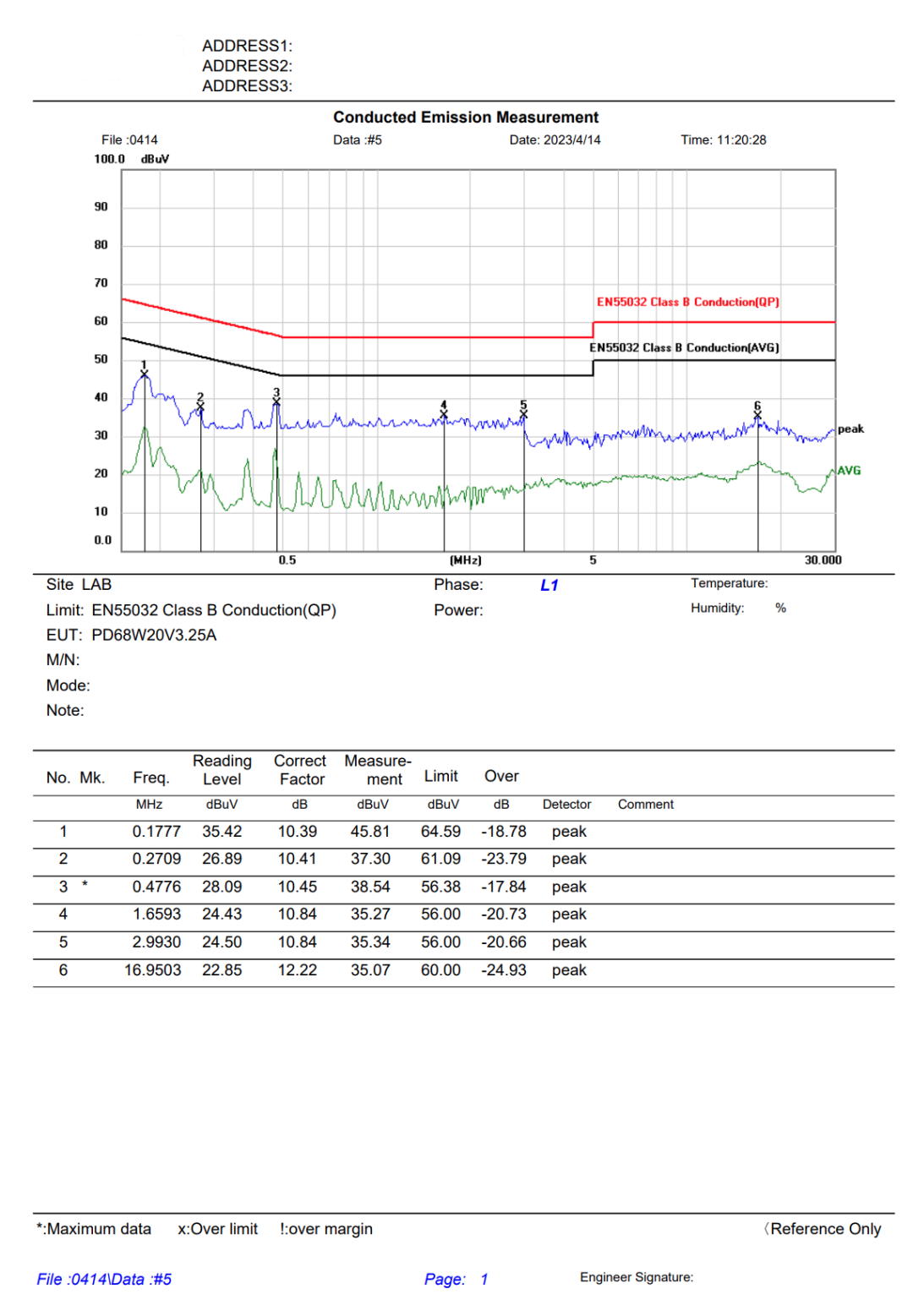

測試條件為220Vac輸入（L）輸出20V/3.25A
?
?
測試條件為220Vac輸入（N）輸出20V/3.25A
?
?

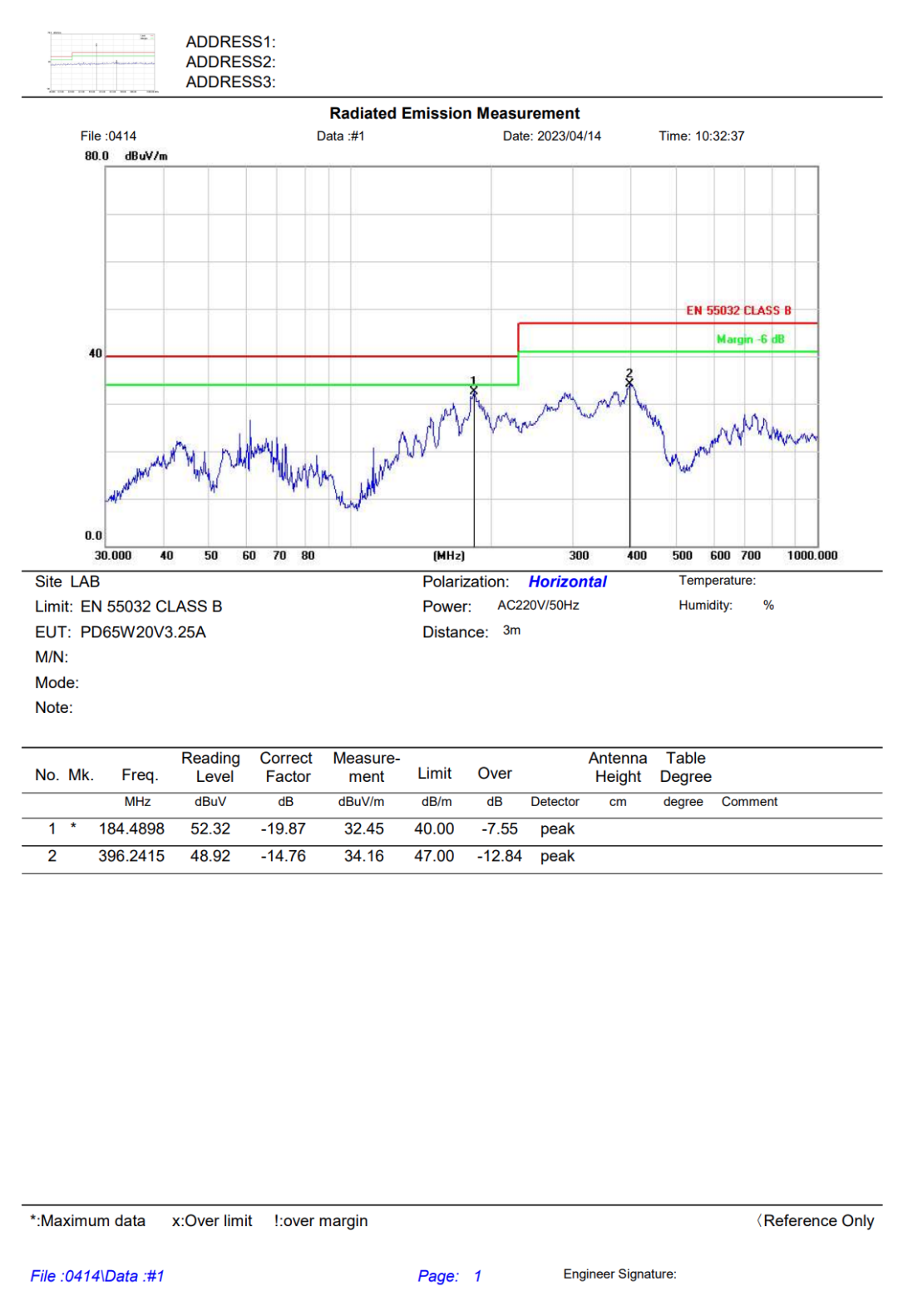

下面是RE測試，水平測試，測試條件為220Vac輸入，輸出20V3.25A。
?
?
垂直測試的測試條件為110Vac輸入，輸出20V3.25A。
?
通過測試可以看出，鈺泰這款參考設計的傳導測試均符合標準，并且具有較大的裕量。
?
充電頭網總結
?
鈺泰推出的這款65W快充參考設計具備2C1A輸出接口，且接口均支持快充，十分實用。參考設計內部采用鈺泰ETA8047多模式反激控制器搭配ETA8003同步整流控制器，ETA8047支持多模式運行，且待機功耗極低，滿足六級能效要求。
?
ETA8047支持使用MOS管和級聯型氮化鎵器件，搭配ETA8003進行同步整流，保護功能全面，外圍元件精簡。鈺泰推出的快充電源芯片能夠有效提升PD快充以及適配器的性能和體驗，打造高性價比的開關電源解決方案。
